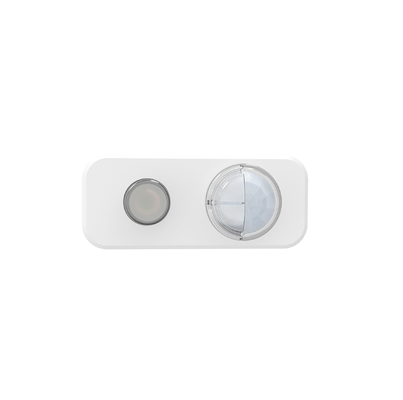

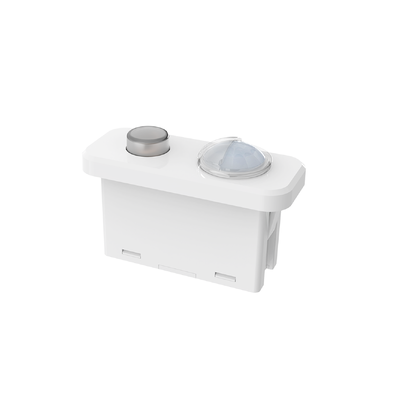

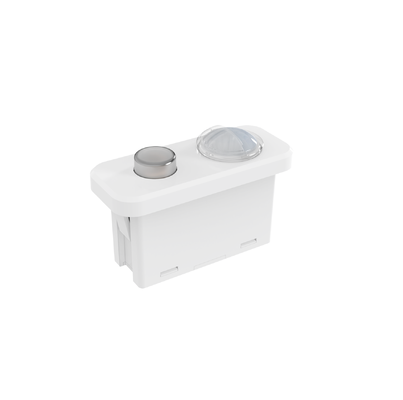

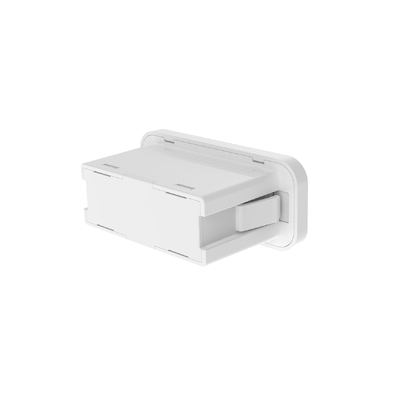

Certificato Dali2 & D4i, Sensore di movimento PIR dimmerabile, Presa Zhaga Book20, Plug & Play MDA182D IR

  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
Luogo di origine Shenzen, Cina
Marca Merrytek
Certificazione CE
Numero di modello MDA182DIR
Quantità di ordine minimo 100
Prezzo Negoziabile
Imballaggi particolari Cartone + Cartone ((K=A)
Tempi di consegna 1, campione e piccolo ordine: entro 5 giorni lavorativi dopo aver ricevuto il pagamento (se in magaz
Termini di pagamento T/T
Capacità di alimentazione 10000/al mese
Dettagli
Tensione nominale 12-24V DC Corrente operativa 12±5 mA a 16 V CC
Tensione ondulata <100MVP-P Segnale di uscita Dimmerazione DALI
Modalità di rilevamento Rilevamento PIR Altezza di installazione Tipico 3 m (4 m massimo)
Grado di protezione IP IP20 Tutta la vita 5 anni di garanzia @ta (indoor)
Evidenziare

DALI sensore di movimento PIR dimmabile

,

Detettore di movimento a presa Zhaga Book20

,

Sensore di riproduzione del collegamento certificato D4i
Lasciate un messaggio
Descrizione di prodotto
Sensore di movimento PIR dimmerabile certificato DALI-2 e D4i
Sensore di movimento plug-and-play compatibile con socket Zhaga Book20 con certificazione DALI-2 e D4i per una perfetta integrazione con driver D4i.
Caratteristiche del prodotto
  • Certificato DALI-2 e D4i per la compatibilità con i driver D4i
  • Tipo di istanza sensore di movimento 3 (303) e tipo di istanza sensore di luce 4 (304)
  • Altezza massima di montaggio interna di 4 m con rilevamento del movimento PIR
  • Tutti i parametri del sensore configurabili tramite controller centrale DALI
  • Socket Zhaga Book20 per installazione plug-and-play
Parametri tecnici
Ingresso
Tensione nominale 12-24V DC
Corrente operativa 12±5mA @16V DC
Tensione di ripple <100mVp-p
Uscita
Segnale di uscita Dimmerazione DALI
Parametri del sensore
Modalità di rilevamento Rilevamento PIR
Area di rilevamento Impostazione master DALI
Tempo di mantenimento Impostazione master DALI
Sensore di luce diurna Impostazione master DALI
Priorità luce diurna Impostazione master DALI
Livello di dimmerazione Impostazione master DALI
Raggio di rilevamento (raggio) Installazione a soffitto 3m di altezza: r≥2.5m (100% sensibilità, spazio aperto interno 60°)
Altezza di installazione Tipica 3m (4m Max)
Parametri DALI
Istanza di movimento 62386-303
Istanza luce diurna 62386-304
Assorbimento DALI 2mA
Ambiente
Temperatura di lavoro -20°C a +55°C
Temperatura di stoccaggio -40°C a +80°C, Umidità ≤85% (senza condensa)
Standard di certificazione
Certificato CE
Requisiti ambientali Conforme a RoHS 2.0, REACH
Grado di protezione IP IP20
Altre specifiche
Cablaggio Terminale PH2.0 a 2 pin
Requisiti di installazione Installazione Zhaga Book20
Requisiti di imballaggio Clapboard + Cartone (K=A)
Peso netto 15.8±3g
Durata 5 anni di garanzia @Ta (interna)
Descrizione della funzione
Funzione Configurazione
Funzione ON/OFF Impostazione master DALI
Funzione di dimmerazione a 2 stadi Impostazione master DALI
Funzione di dimmerazione a 3 stadi Impostazione master DALI
Raccolta luce diurna Impostazione master DALI
Priorità luce diurna Impostazione master DALI
Funzione di rete Impostazione master DALI
Informazioni sul prodotto
Dimensioni (Unità: mm)
Product dimension diagram Product dimension detailed view
Dimensioni del foro di taglio
Funzione
Product function diagram
Cablaggio
Wiring diagram
Istruzioni di installazione
Installation instruction diagram
Gamma di rilevamento
Detection range diagram
Inizializzazione
Dopo l'accensione, il sensore si riscalderà per 12 secondi e poi inizierà a funzionare.
Impostazioni predefinite
Sensibilità: 100%, Tempo di mantenimento: 5s, Sensore di luce diurna: Disabilitato, Periodo di standby: 0s, Livello DIM di standby: 10%
Avviso di applicazione
  • L'installazione deve essere eseguita da un elettricista professionista con l'alimentazione spenta
  • Il sensore PIR non può penetrare i materiali - assicurarsi che non ci siano ostacoli tra il sensore e gli oggetti in movimento
  • Il rilevamento può essere difficile quando le persone indossano abiti pesanti nel freddo
  • I segnali di calore provenienti da condizionatori d'aria o fonti di riscaldamento possono causare attivazioni errate
  • Solo per uso interno - la luce solare esterna influisce sulle prestazioni di rilevamento
  • Le prestazioni di dimmerazione variano con diversi driver DALI-2
  • La soglia di luce diurna è misurata in ambienti soleggiati senza ombre
  • La distanza di rilevamento è influenzata dall'altezza, dalla posizione di montaggio e dalla temperatura ambientale
  • Richiede un'alimentazione DC stabile con stabilità della tensione di ingresso e basso fattore di ripple (<100mV)
  • Testare con almeno 5 unità prima dell'installazione di massa in nuovi ambienti
Nota: Quando la temperatura ambiente si avvicina all'intervallo di temperatura corporea umana (36°C~37°C), il rilevamento del movimento PIR si indebolisce significativamente. Quando la temperatura ambiente o del vassoio LED supera i 55°C, possono verificarsi attivazioni errate - ridurre la sensibilità o considerare un posizionamento alternativo del sensore.
