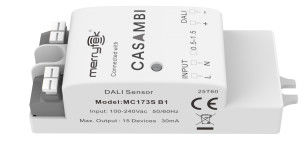

Sensore a microonde DALI2 Casambi Network Tensione operativa 220-240Vac per plafoniera MC173S B1

[Caratteristiche del prodotto]


• È stata adottata la rete mesh Bluetooth Casambi, l'app Casambi è stata utilizzata per progettare parametri e impostare scenari applicativi, sensore a microonde DALI
• Conforme ai nuovi standard ERP; bassa potenza in standby.
• Banda ISM a microonde senza licenza da 5,8 GHz; gli ordini all'ingrosso sono conformi all'approvazione RED&TUV&DALI-2.
• Design compatto, può essere integrato nella maggior parte degli apparecchi di illuminazione.
• I terminali di ingresso e uscita sono comodi per il collegamento.
• Cinque anni di garanzia


[Parametri]



[Informazioni sul prodotto]


• Dimensioni (unità: mm)

• Funzione

• Cablaggio



[Istruzioni di installazione]
​
​


[Intervallo di rilevamento]


[Inizializzazione]


Dopo l'accensione, il sensore accende automaticamente la luce al 100% di luminosità e la spegne dopo 10 secondi. Durante l'inizializzazione, il sensore non è in grado di rilevare movimenti.


[Impostazione predefinita]


Sensibilità: 100%, Tempo di mantenimento: 5s, Sensore di luce diurna: Disabilitato

[Avviso di applicazione]


• Il sensore deve essere installato da un elettricista professionista. Spegnere l'alimentazione prima di installare, cablare o impostare gli interruttori DIP.
• Le microonde non possono penetrare il metallo. Non collocare il prodotto in una lampada metallica chiusa o semi-chiusa. Né metallo né vetro sono ammessi per coprire il prodotto. Se l'antenna deve attraversare una piastra metallica, assicurarsi che la parte superiore del sensore sia vicina alla piastra metallica.
• Si raccomanda che la distanza di installazione tra i sensori sia superiore a 2 m. Tenerlo lontano da dispositivi wireless come interruttori e router, e si raccomanda che la distanza di installazione tra i sensori e i router sia superiore a 2 m. La superficie dell'antenna del sensore a microonde deve essere lontana dall'ingresso CA e dall'uscita CC per evitare che segnali a bassa/alta frequenza influenzino il normale funzionamento dell'antenna del sensore a microonde.
• L'area di sensibilità è correlata alla velocità di movimento degli oggetti, alle dimensioni degli oggetti in movimento, all'altezza di montaggio, all'angolo di montaggio, all'ambiente di lavoro, ai materiali riflettenti, ecc. L'area di rilevamento fornita è un valore tipico misurato da tester alti 165 cm in un ambiente interno aperto.
• Questo modello è adatto per l'installazione a soffitto. Se si utilizza l'installazione a parete, l'area di rilevamento del sensore a microonde aumenta notevolmente e potrebbe causare il fenomeno della penetrazione delle microonde attraverso il muro o che la luce non si spenga. Pertanto, regolare la sensibilità al 10%. Se la sensibilità al 10% non può essere utilizzata, evitare l'installazione a parete o chiedere supporto tecnico al produttore.
• Le soglie di luce diurna sono misurate in una giornata di sole senza ombre e in uno stato di riflessione diffusa della luce ambientale. Diversi ambienti e climi causano diversi valori di luminosità misurati dal sensore di luce diurna.
• Il sensore non deve essere coperto o nascosto da metallo, PCB, vassoio LED, ecc. La distanza tra l'antenna del sensore e i materiali circostanti deve essere superiore a 5 mm. Non devono esserci tracce metalliche o PCB vicino all'antenna del sensore, sopra o sotto di essa. Lo spessore consigliato della copertura è di 2 mm e mantenere la distanza tra l'antenna del sensore e la copertura superiore a 3,2 mm.
• I segnali di vibrazione saranno considerati segnali di movimento per attivare il sensore. L'installazione del sensore deve essere lontana da oggetti che vibrano a lungo, come grandi apparecchiature metalliche, tubi, prese d'aria condizionata, bocchette di scarico, porte di scarico fumi, ventilatori oscillanti, ecc. Gli animali domestici nell'area di rilevamento possono causare falsi scatti.
• La superficie dell'antenna del modulo a microonde deve essere lontana dall'ingresso CA, dall'uscita CC, dal ponte raddrizzatore, dal trasformatore, dal tubo di commutazione e da altri dispositivi ad alta potenza per evitare che segnali ad alta frequenza influenzino il normale funzionamento dell'antenna del sensore a microonde.
• Il sensore è solo per uso interno. L'effetto impermeabile per uso esterno o semi-esterno sarà compromesso. Vento, pioggia e oggetti in movimento possono causare falsi scatti. Quando il sensore è installato in una lampada metallica, una superficie riflettente metallica o un piccolo ambiente chiuso, le microonde si rifletteranno molte volte e causeranno falsi scatti, si prega di ridurre la sensibilità o chiedere supporto tecnico al produttore.
• Quando la temperatura ambiente supera gli 80°C, la protezione da sovratemperatura potrebbe essere attivata (recupero automatico dopo il raffreddamento)
• Per il nuovo ambiente di installazione, si consiglia di testare 5 campioni prima dell'installazione.
