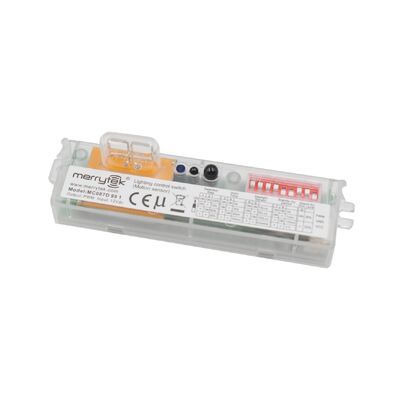

Sensore di luce tri-proof dimmerabile PWM con guscio trasparente per parcheggio, con design brevettato dell'antenna
| Luogo di origine | Shenzen, Cina |
|---|---|
| Marca | Merrytek |
| Certificazione | CE |
| Numero di modello | MC087D991 |
| Quantità di ordine minimo | 100 |
| Prezzo | Negoziabile |
| Imballaggi particolari | Cartone + Cartone ((K=A) |
| Tempi di consegna | 1, campione e piccolo ordine: entro 5 giorni lavorativi dopo aver ricevuto il pagamento (se in magaz |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 10000/al mese |
Dettagli
| Gamma di tensione operativa | 12 ± 1VDC | Segnale di uscita | Segnale dimmerabile PWM/0-10V |
|---|---|---|---|
| Altezza di montaggio | 3m (6m Max) | Temperatura dell'ambiente di lavoro | -25~60℃ |
| Corrente di lavoro | 20 ± 3 mA | Installazione | integrato |
| pacchetto | Cartone + Cartone ((K=A) | Tutta la vita | 5 anni di garanzia@TA |
| Evidenziare | Luce tri-proof dimmerabile PWM,Luce per parcheggio con sensore di movimento,Luce con sensore e antenna brevettati |
||
Descrizione di prodotto
Sensore luminoso triproof trasparente a guscio PWM dimmabile per parcheggio
Caratteristiche del prodotto
- Input di corrente continua di 12 V con segnale di attenuazione da 0 a 10 V o uscita di segnale di attenuazione PWM
- Dimming opzionale in tre e due fasi con area di rilevamento regolabile
- Disegno di antenna di dipolo antitetico brevettato con algoritmo adattivo
- Elimina il falso innesco causato dalla radiazione del lobo laterale in ambienti metallici
- Ideale per parcheggi e applicazioni simili
- Configurazione del telecomando e dell'interruttore DIP per una facile configurazione
Specifiche tecniche
| Specifiche di input | |
|---|---|
| Tensione nominale | 12 ± 1 Vdc |
| Corrente di lavoro | 20 ± 3 mA |
| Voltaggio di onda | < 100mVp-p |
| Specifiche di uscita | |
| Segnale di uscita | Segnale di attenuazione PWM 0-10VDC segnale di attenuazione |
| Sensore della luce diurna | |
| Priorità di luce diurna ON | 5Lux / 15Lux / 30Lux / 50Lux 100Lux 150Lux |
| Priorità della luce diurna OFF | 150 Lux. 200 Lux. 300 Lux. |
| Parametri del sensore | |
| Potenza di trasmissione | 1mW Max. |
| Area di rilevamento (Radius) | Montaggio a soffitto 3m: r≥4m@0,3m/s, r≥2,5m@1m/s Montaggio a parete: r≥5m@0,3m/s, r≥3m@1m/s |
| Altezza di montaggio | 3 m (massimo 6 m) |
| Specifiche ambientali | |
| Temperatura di funzionamento | -25~60°C |
| Temperatura di conservazione | -40~80°C |
| Umidità | ≤ 85% non condensante |
| Certificazioni e norme | |
| Certificato | CE |
| Requisiti ambientali | RoHS 2.0, raggiungere |
| Classificazione IP | IP20 |
| Altre specifiche | |
| Cablaggio | terminale a 3 pin da 2,0 mm |
| Installazione | Impianto interno |
| Pacco | Cartone + Cartone ((K=A) |
| Durata di vita | Garanzia di 5 anni |
Varianti del modello
| Numero modello. | MC087D 99 1 |
|---|---|
| Modalità impostata | Top dip. Top dip. Bottom dip. Top dip. |
| Struttura di montaggio | Struttura di chiusura Struttura di chiusura Struttura di installazione di vite Struttura di installazione di viti |
| Segnale di uscita | Segnale di attenuazione PWM. Segnale di attenuazione PWM. |
| Immagini del prodotto |  |
Modi funzionali
| Funzione | Configurazione |
|---|---|
| Funzione ON/OFF | Periodo di stand-by impostato su "0s" |
| Funzione di attenuazione in due fasi | Periodo di stand-by impostato su "+∞", sensore di luce diurna impostato su "Disable" |
| Funzione di attenuazione in tre fasi | Periodo di stand-by impostato su "1min/10min", sensore di luce diurna non impostato su "disattivato" |
| Priorità della luce diurna | Periodo di stand-by impostato su "+∞", sensore di luce diurna impostato su "10Lux/30Lux/50Lux" |
Informazioni sul prodotto
Dimensioni
Diagramma di funzioni e cablaggi
Guida all'installazione
Nota di installazione:La distanza tra l'antenna a microonde e la piastra di metallo e l'alloggiamento della lampada deve essere superiore a 3,2 mm e il passo della piastra di metallo non deve essere superiore a 2 mm.altrimenti influenzerà il funzionamento dell' antenna a microonde.
Configurazione dello switch DIP
| Funzione | Zona di rilevamento | Tempo di sospensione | Sensore della luce diurna | Periodo di attesa | Livello di sfumatura in stand-by | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||
| Ⅰ | Attivo | Attivo | 100% | Attivo | Attivo | 5s | Attivo | Attivo | 15Lux | Attivo | Attivo | 0s | Attivo | 20% |
| Ⅱ | Attivo | - | 75% | Attivo | - | Trent'anni | Attivo | - | 50Lux | Attivo | - | 1 minuto | - | 30% |
| Ⅲ | - | Attivo | 50% | - | Attivo | Tre minuti. | - | Attivo | 150Lux | - | Attivo | 10 minuti. | ||
| Ⅳ | - | - | 25% | - | - | 10 minuti. | - | - | Disattivare | - | - | +∞ | ||
Nota:Quando il codice di composizione del periodo di stand-by è impostato su +∞, entra in modalità di priorità diurna con spegnimento a metà luce.
Modello di radiazione
Inizializzazione e impostazioni predefinite
Processo di inizializzazione
La luce si accende al 100% di luminosità dopo l'accensione e si spegne dopo 10 secondi.
Impostazioni predefinite
- Sensibilità: 100%
- Tempo di attesa: 5 s
- Sensore di luce diurna: disattivato
- Periodo di attesa: 0 s
- Livello di debolezza in stand-by: 20%
Linee guida per l'applicazione
Nota di installazione importante:
- L'installazione deve essere eseguita solo da elettricisti qualificati
- Spegnere sempre l'alimentazione prima di installare, cablaggio, o cambiare le impostazioni di interruttore DIP
- L'area di rilevamento varia in base alla velocità, alle dimensioni, all'altezza di montaggio, all'angolo, all'ambiente e ai materiali riflettenti dell'oggetto
- Il montaggio a parete aumenta significativamente l'area di rilevamento rispetto al montaggio a soffitto
- I parametri dei sensori possono essere regolati per diversi ambienti di installazione
- Solo per uso interno - l'uso all'aperto influisce sulle prestazioni impermeabili
- Altezza massima dell'installazione: 6 metri (ottimale: 3 metri)
- Distanza minima tra i sensori: 3 metri
- Evitare l'installazione nei pressi di oggetti in movimento, ventilatori, motori CC o prese d'aria
- I forni a microonde non possono penetrare il metallo - non installare in involucri di metallo chiusi
- Utilizzare un alimentatore a corrente continua regolato con tensione di uscita stabile e basso coefficiente di ripple (< 100mV)
- La corrente di carico deve essere superiore a 25mA
