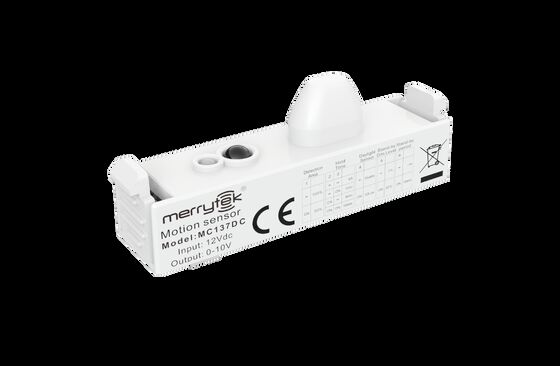

Sensore di luce dimmabile triproof, conchiglia a strisce lunga, design di antenna in miniatura, senza ombreggiatura

  • Tri-proof Light Dimmable Sensor, Long Strip Shell, Miniature Antenna Design, No Shading
Luogo di origine Shenzen, Cina
Marca Merrytek
Certificazione CE
Numero di modello MC137D C e MC137D D
Quantità di ordine minimo 100 pezzi
Prezzo Negoziabile
Imballaggi particolari Taschino a bolla + parete divisoria + scatola esterna (K=A)
Tempi di consegna 1, campione e piccolo ordine: entro 5 giorni lavorativi dalla ricezione del pagamento. 2, ordine all
Termini di pagamento T/T
Capacità di alimentazione 10000 pezzi/mese
Dettagli
Tensione nominale 12 ± 1 VCC Tensione ondulata < 100mVp-p
Frequenza di lavoro 50,8 GHz ± 75 MHz, banda ISM Altezza di installazione 3 m (5 m massimo)
Temperatura di lavoro -25°C a 60°C Tutta la vita 5 anni di garanzia@TA
Evidenziare

luce triproof con sensore di movimento dimmabile

,

luce a triproof con guscio a strisce lunga

,

luce sensore di antenna in miniatura
Lasciate un messaggio
Descrizione di prodotto
Sensore dimmabile triproof con antenna in miniatura
Caratteristiche del prodotto
  • Antenna a dipolo a mini accoppiamento brevettata
  • Conchiglia a strisce lunghe con antenna in miniatura, eliminando i problemi di ombra
  • Potenza RF ultra-bassa, sicura per la salute umana
  • Controllo a distanza e interruttore DIP per regolare i parametri di rilevamento
  • Lobo laterale basso con elevata adattabilità agli ambienti metallici
  • Non influenzato da temperatura, umidità, rumore, flusso d'aria, polvere e condizioni di luce
Parametri tecnici
Specifiche di input
Tensione nominale 12 ± 1VDC
Corrente di lavoro MC137D C: 20±2mA
Voltaggio di onda < 100mVp-p
Specifiche di uscita
Segnale di uscita MC137D C: 0-10VDC segnale di attenuazione.
Sensore della luce diurna
Sensore della luce diurna Priorità della luce diurna
Parametri di rilevamento
Frequenza di lavoro 50,8 GHz ± 75 MHz, banda ISM
Potenza di trasmissione 1mW Max.
Distanza di rilevamento (Radius) Installazione di soffitti di 3 m di altezza: r≥4m@0,3m/s, r≥2,5m@1m/s
Installazione orizzontale alta 2 m: r≥8m@0,3m/s, r≥4m@1m/s
Altezza dell'impianto 3 m (massimo 5 m)
Specifiche ambientali
Temperatura di funzionamento -25°C a 60°C
Temperatura di conservazione -40°C...80°C, umidità ≤85% (non condensabile)
Norme di certificazione
Certificato CE, RED (in attesa)
Requisiti ambientali Conforme alla RoHS 2.0Requisiti di portata
Classificazione IP IP20
Altre specifiche
Cablaggio terminale a 3 pin da 2,0 mm
Requisiti di installazione Installazione integrata
Requisiti di imballaggio Taschino a bolla + parete divisoria + scatola esterna (K=A)
Peso netto 10 ± 2 g
Durata di vita Garanzia di 5 anni
Selezione del modello
MC137D C MC137D D
0-10VDC segnale di attenuazione Segnale di attenuazione PWM
Priorità della luce diurna
Descrizione della funzione
Funzione MC137D C, MC137D D
Funzione ON/OFF N/A
Funzione di attenuazione in due fasi N/A
Funzione di attenuazione in tre fasi Il periodo di stand-by deve essere impostato su "5min/10min/30min"
La mietitura di giorno N/A
Priorità della luce del giorno Periodo di stand-by impostato su "+∞"
Diagrammi tecnici
Consigliato per l'uso su luci di soffitto
Dimensioni
Sensore di luce dimmabile triproof, conchiglia a strisce lunga, design di antenna in miniatura, senza ombreggiatura 0
Diagramma di cablaggio e diagramma di funzione
Sensore di luce dimmabile triproof, conchiglia a strisce lunga, design di antenna in miniatura, senza ombreggiatura 1
Diagramma di installazione
Sensore di luce dimmabile triproof, conchiglia a strisce lunga, design di antenna in miniatura, senza ombreggiatura 2
Avviso di installazione:Durante l'installazione, si prega di prestare attenzione alla distanza tra l'antenna a microonde e la scheda luminosa.
Impostazioni dell'interruttore DIP
Funzione Zona di rilevamento Tempo di sospensione Sensore della luce diurna Livello di sfumatura in stand-by Periodo di attesa
Codice di chiamata 1 2 3 4 5 6
Ⅰ - 100% - - 5s - Disattivare 5Lux/15Lux/30Lux/50Lux 100-150Lux - 0% - +∞
Ⅱ Attivo 50% - Attivo 1 minuto Attivo 30Lux 100Lux 200Lux Attivo 20% Attivo 15 minuti.
Ⅲ Attivo - Tre minuti. 150Lux 300Lux
Ⅳ Attivo Attivo 10 minuti.
Istruzioni per il telecomando
Inizializzazione:Il sensore accenderà la luce al 100% di luminosità per la prima volta e la spegnerà dopo 10 secondi. Durante il periodo di inizializzazione, il sensore non è in grado di rilevare il movimento.
Impostazione predefinita:Sensibilità: 100%. Tempo di attesa: 5 secondi. Sensore di luce diurna: disabilitare. Periodo di attesa: 15 minuti. Livello di attenuazione: 0%
Linee guida per l'applicazione
  • Il sensore deve essere installato da un elettricista professionista.
  • La distanza di rilevamento è correlata a fattori quali la velocità di movimento dell'oggetto in movimento, le dimensioni dell'oggetto in movimento, l'altezza di installazione, l'angolo di installazione,se l'ambiente di installazione è aperto, e il materiale del riflettore.
  • Quando il sensore a microonde è installato sul muro, la distanza di rilevamento sarà notevolmente aumentata rispetto a quella installata sul soffitto.per favore ridurre la sensibilità all'uso o contattare la nostra azienda per confermare l'impostazione di utilizzo.
  • I parametri dei sensori possono dover essere riconfigurati in diversi ambienti di installazione.
  • Questo sensore è solo per uso interno, vento e pioggia all'aperto, e gli oggetti in movimento circostanti causeranno un falso innesco.
  • L'altezza di installazione del prodotto sensore non può superare i 6 metri e l'altezza ottimale è di 3 metri; la distanza tra i due sensori deve essere superiore a 3 metri.
  • Quando il sensore è installato in una lampada di metallo, su una superficie riflettente di metallo o in un ambiente chiuso stretto, le microonde si rifletteranno più volte e causeranno una falsa attivazione.
  • Si prega di assicurarsi che non ci siano segnali in movimento come ventilatori, motori CC, tubi fognari, prese d'aria, ecc. intorno al sensore.
  • Le microonde non possono penetrare il metallo, non devono essere installate in lampade metalliche chiuse o semicercate e non deve esserci metallo o vetro che blocchi il prodotto.
  • Deve essere utilizzata un'alimentazione a corrente continua regolata con tensione di uscita stabile e basso coefficiente di ripple.
  • Le specifiche e i parametri del prodotto possono essere ottimizzati senza preavviso.
