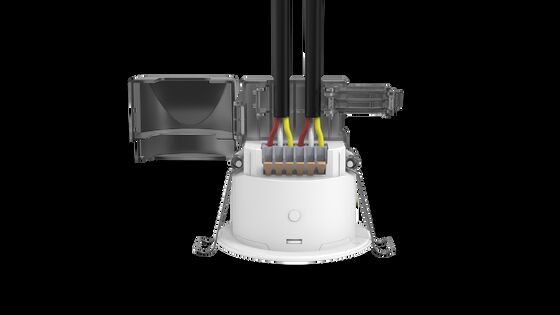

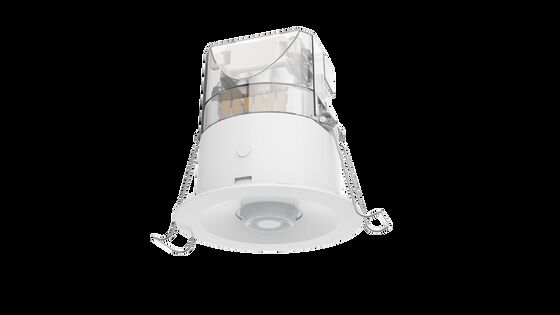

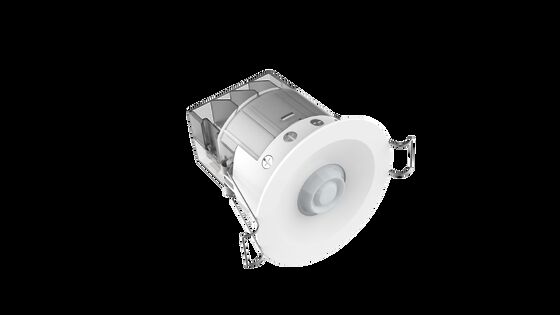

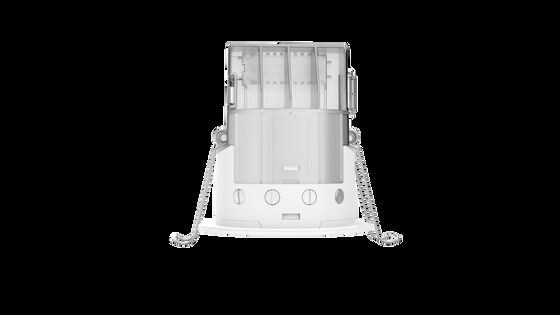

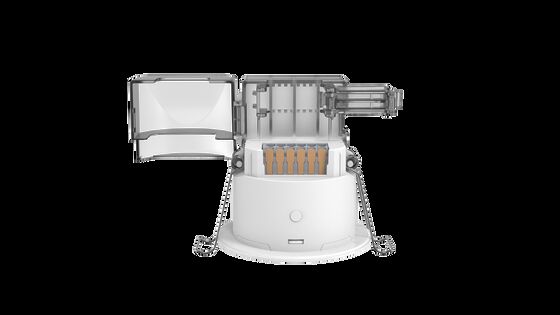

Sensore di occupazione PIR 360° montato sul soffitto
| Luogo di origine | Cina |
|---|---|
| Marca | Merrytek |
| Certificazione | CE |
| Numero di modello | MSA246S IR A |
| Quantità di ordine minimo | 100 pezzi |
| Prezzo | Negoziabile |
| Imballaggi particolari | Scatola bianca + etichette di scatola bianca + cartone + cartone |
| Tempi di consegna | 1, campione e piccolo ordine: entro 5 giorni lavorativi dalla ricezione del pagamento. 2, Ordine di |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 10,000pcs al mese |
Contattatemi per campioni e buoni.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Tensione in ingresso | 100-240 V CA | Corrente di lavoro | 20mA MAX. |
|---|---|---|---|
| Consumo energetico | ≤0,5 W | Funzione | Funzione ON/OFF |
| Disponibile | Sensore di presenza PIR 360° per montaggio a soffitto | Altezza di montaggio | 2.5-4m |
| Installazione | di altezza superiore a 600 mm | Tagliare le dimensioni | Ø65 mm |
| Evidenziare | sensore di occupazione PIR montato a filo,Detettore di movimento montato a 360° sul soffitto,sensore di movimento PIR facile da usare |
||
Descrizione di prodotto
Serie di rilevatori da incasso di facile utilizzo Sensore di presenza PIR a 360° per montaggio a soffitto
Sensore avanzato di rilevamento del movimento PIR con possibilità di montaggio a soffitto a 360° per il controllo automatizzato dell'illuminazione in ambienti industriali e commerciali.
Caratteristiche principali
- Tecnologia di rilevamento del movimento PIR
- Controllo accurato dell'uscita ON/OFF
- Modalità di funzionamento priorità luce diurna e soglia di luce diurna
- Capacità della funzione di apprendimento alla luce del giorno
- Regolazione tramite telecomando/potenziometro dell'area di rilevamento, tempo di mantenimento e soglia della luce diurna
- Campo di rilevamento massimo: diametro 10-14 m
- Terminale a pressione per il controllo manuale del carico
- Modalità di funzionamento completamente automatico e semiautomatico
- Sincronizzazione di più sensori tramite terminali S paralleli
- Modalità IQ intelligente per il funzionamento adattivo
Specifiche tecniche
| Parametri di ingresso/uscita | |
|---|---|
| Tensione in ingresso | 100-240 V CA |
| Tensione nominale | 230 V CA |
| Consumo energetico | 20 mA massimo |
| Segnale di uscita | ≤0,5 W a 220 V CC |
| Modalità di lavoro | ACCESO/SPENTO |
| Protezione contro le sovratensioni | 2KV(L/N, EN61000-4-5) |
| Capacità di picco | 30 A (50% Ipeak, twidth=500us, 230Vac a pieno carico, avviamento a freddo) |
| Capacità di carico | Carico resistivo da 1200 W o carico induttivo da 800 W |
| Parametri del sensore | |
| Funzione | Rilevamento del movimento PIR + sensore di luce diurna |
| Area di rilevamento | Ruotare il potenziometro o l'impostazione remota: 100%/75%/50%/25% |
| Mantieni il tempo | Ruotare il potenziometro o l'impostazione remota: 5s/30s/1min/3min/5min/10min/20min/30min |
| Sensore di luce diurna | Ruotare il potenziometro o l'impostazione remota: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Disabilita |
| Altezza di montaggio | 2,5-4 m (valore tipico: 3 m) |
| Ambiente applicativo | |
| Foro | Φ65mm |
| Temperatura di lavoro | Da -25℃ a +50℃ |
| Temperatura di conservazione | Da -40℃ a +80℃ |
| Certificazione e standard | |
| Certificato | Conforme alla normativa CE |
| Requisiti ambientali | Conforme alla RoHS |
| Grado di protezione IP | IP20 |
Dimensioni e funzione
Schema elettrico
Note importanti sul cablaggio:
- LN è il terminale di ingresso CA e L'N è il terminale di uscita CA. Assicurarsi che la sequenza di cablaggio sia corretta.
- Requisiti di carico singolo: carichi resistivi ≤1200W, carichi capacitivi ≤800W. Per carichi multipli, utilizzare un contattore CA o un relè a stato solido per evitare danni al sensore dovuti alla corrente di spunto.
- La porta di sincronizzazione S NON deve essere collegata alla linea N (filo neutro) per evitare danni al sensore.
Inizializzazione e impostazioni predefinite
All'accensione, l'indicatore del sensore si accende per 35 secondi per l'inizializzazione, quindi si spegne automaticamente. I parametri del sensore possono essere configurati tramite potenziometro o telecomando dopo l'inizializzazione.
Impostazioni predefinite di fabbrica
- Area di rilevamento: 100%
- Tempo di attesa: 2 secondi
- Sensore di luce diurna: disabilitato
- Priorità luce diurna: disabilitata
- Indicatore LED: acceso
Schema di radiazione di rilevamento
Impostazioni dell'interruttore del potenziometro
Impostazioni dell'area di rilevamento
| Ingranaggio | Copertura |
|---|---|
| 1 | 25% |
| 2 | 50% |
| 3 | 75% |
| 4 | 100% |
Mantieni le impostazioni dell'ora
| Ingranaggio | Durata |
|---|---|
| 1 | Prova 2 secondi |
| 2 | '30 |
| 3 | 1 minuto |
| 4 | 5 minuti |
| 5 | 10 minuti |
| 6 | 30 minuti |
| 7 | Modalità a impulsi |
| 8 | Modalità QI |
Impostazioni della soglia di luce diurna
| Ingranaggio | Valore di soglia |
|---|---|
| 1 | 5lux |
| 2 | 15lux |
| 3 | 30lux |
| 4 | 50lux |
| 5 | 100lux |
| 6 | 150lux |
| 7 | Disabilita |
Impostazioni della priorità della luce diurna
| Ingranaggio | Valori di accensione/spegnimento |
|---|---|
| 1 | 50lux/400lux |
| 2 | 100lux/500lux |
| 3 | 150lux/600lux |
| 4 | 200lux/700lux |
| 5 | Disabilita |
Modalità completamente automatica e semiautomatica
Premere il "pulsante" per attivare la modalità completamente automatica, in cui il sensore accende automaticamente il carico quando viene rilevato un movimento e lo spegne dopo il tempo di attesa quando non viene rilevato alcun movimento. Premendo nuovamente il pulsante si passa alla modalità semiautomatica, dove il sensore accende il carico solo tramite pulsante a muro mantenendo la funzionalità di spegnimento automatico.
Telecomando MH10
Precauzioni per l'applicazione
- L'installazione deve essere eseguita solo da elettricisti professionisti. Scollegare l'alimentazione prima dell'installazione e del cablaggio.
- L'altezza di installazione ottimale è di 3 m. Evitare l'installazione all'aperto per evitare falsi allarmi dovuti a variazioni della temperatura ambiente.
- Non installare in luoghi sensibili alle variazioni di temperatura o del flusso d'aria per evitare false attivazioni o guasti del sensore.
- Assicurarsi che il raggio di rilevamento non sia ostruito da schermi, mobili o oggetti di grandi dimensioni.
- Evitare oggetti riflettenti direttamente davanti al sensore per evitare falsi trigger dovuti alla luce riflessa.
- Tenere lontano da apparecchiature che emettono radiazioni elettromagnetiche di grandi dimensioni (router Wi-Fi, fotocamere, forni a microonde). Mantenere una distanza minima di 2 metri per evitare interferenze.
- La distanza di rilevamento può variare in base all'altezza di installazione e alla temperatura ambiente.
Disclaimer
A causa della complessità della tecnologia del prodotto e delle variazioni negli ambienti applicativi, queste specifiche vengono fornite solo come riferimento. Ci riserviamo il diritto di modificare le specifiche del prodotto senza preavviso e non assumiamo impegni o garanzie legali. Gli utenti sono incoraggiati a integrare o modificare i contenuti delle specifiche in base alla loro esperienza applicativa.
Per informazioni tecniche dettagliate e supporto applicativo, contattare i nostri rappresentanti di vendita.
