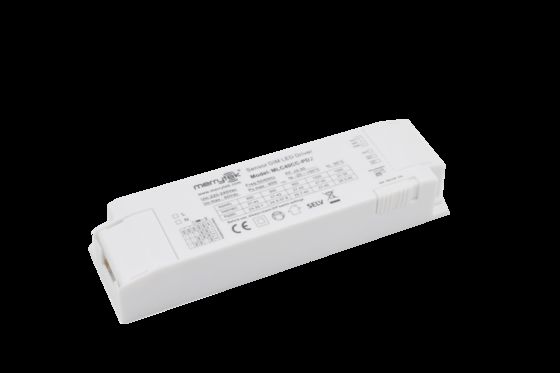

Driver LED DIM isolato da 40W con selezione della temperatura colore, 900-1050mA MLC40CC-PD2

  • 40W Isolated Sensor DIM LED Driver with Color Temperature Selection, 900-1050mA MLC40CC-PD2
Luogo di origine Shenzhen, Cina
Marca Merrytek
Certificazione CE、UKCA、SAA
Numero di modello MLC40CC-PD2
Quantità di ordine minimo 100pcs
Prezzo Negoziabile
Imballaggi particolari Bolle di cartone, cartone K=A
Tempi di consegna 1, campione e piccolo ordine: entro 5 giorni lavorativi dalla ricezione del pagamento. 2, Ordine di
Termini di pagamento T/t
Capacità di alimentazione 10000 pezzi/mese
Dettagli
tensione 220-240Vac 50Hz /60Hz Alimentazione in stand-by ≤ 0,5 W ((Nessuna Equipaggiamento con testa di rilevamento divisa)
Fattore di potenza ≥0,95 (carico massimo 230 V) Corrente innovativa ≤ 30A ((100us media corrente) @ 230V CA
Modalità di lavoro CC Grado di protezione IP IP20
Tutta la vita 5 anni di garanzia@Ta50/TC70°C,230V a pieno carico
Evidenziare

40W isolated LED driver

,

sensor DIM LED driver with warranty

,

LED driver color temperature selection
Lasciate un messaggio
Descrizione di prodotto
Driver LED isolato da 40W con selezione della temperatura colore, 900-1050mA
Caratteristiche del prodotto
  • Struttura a circuito isolato a due stadi, oscuramento completo e senza sfarfallio
  • Supporta interruttori DIP per impostare la marcia di corrente; Interruttori a scorrimento per selezionare CC/CW/WW
  • Supporta alimentazione ausiliaria da 8.5V, con testa di rilevamento separata può ottenere la funzione di rilevamento integrata
  • Dotato di porta di controllo dimmer PWM
  • Adatto per vari sensori a microonde o moduli smart wireless
Parametri
Ingresso
Tensione nominale 220-240V AC 50Hz/60Hz
Potenza in standby ≤0.5W (senza testa di rilevamento separata)
Sovratensione 1KV(L/N,EN61000-4-5)
Fattore di potenza ≥0.95 (230V carico massimo)
Corrente di ingresso ≤0.23A @230VAC pieno carico
Corrente di spunto ≤30A(100us mezza corrente)@230V AC
Efficienza di lavoro ≥86% (230V carico massimo)
Uscita
Modalità di lavoro CC
Tipo di carico LED
Sfarfallio ≤5%
Precisione corrente costante Precisione corrente costante ±5%
Parametri driver ausiliario 8.5 ±0.5VDC Corrente: 100mA Max
Tensione di uscita a vuoto 60VDC Max
Potenza a pieno carico 40W Max
Corrente di carico 900mA/950mA/1000mA/1050mA
Intervallo di tensione di uscita del carico 900mA / 20 -42VDC
950mA / 20-45VDC
1000mA /20-40VDC
1050mA /20-38VDC
Requisiti di protezione da anomalie
Modalità di protezione Protezione da sovratensione in ingresso; Protezione da circuito aperto in ingresso; Protezione da cortocircuito in ingresso
Requisiti ambientali
Temperatura operativa Integrato:-25…+60℃
Tcase-max 85℃
Temperatura/umidità di stoccaggio -40℃…+80℃ Umidità: ≤85% (non condensante)
Standard di certificazione
Certificato CE,UKCA,SAA
Requisito ambientale RoHS2.0, requisito Reach
Standard di sicurezza (LVD) EN61347-1, EN61347-2-13
Standard EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
Tensione di tenuta Primario-secondario: 3.75KVAC
Grado di protezione IP IP20
Categoria di prodotto Classe II
Altro
Metodo di cablaggio Morsetto a pressione, diametro filo:0.5-1.0mm2
Installazione Integrato
Confezione Sacchetto PE con divisori, cartone (K=A)
Peso netto 135 ±5g
Durata 5 anni di garanzia @Ta50/TC70℃, 230V pieno carico
Informazioni sul prodotto
Cablaggio e funzione
Wiring diagram for 40W Isolated Sensor DIM LED Driver
Dimensioni (Unità:mm)
Dimension diagram of 40W Isolated Sensor DIM LED Driver
Curva dei parametri
MLC40CC-PD2 parameter curve MLC40CC-PD2 parameter curve
Curva di durata
Life time curve for 40W Isolated Sensor DIM LED Driver
Impostazione corrente di uscita
Corrente di uscita Intervallo di tensione S1 S2
1050mA 20-38V ON ON
1000mA 20-40V ON -
950mA 20-42V - ON
900mA 20-42V - -
Inizializzazione

Dopo l'accensione, è a metà luminosità e, dopo l'autotest, entra nell'impostazione della luminosità tramite la tensione della porta 0-10V (sospeso per piena luminosità).

Impostazione predefinita

Regola la marcia di corrente corrispondente in base all'ordine o alla richiesta del cliente.

Avviso di applicazione
  • Si prega di utilizzare questo prodotto in conformità con le specifiche. Potrebbero verificarsi guasti se il prodotto viene utilizzato oltre le condizioni d'uso.
  • Il prodotto deve essere installato da un elettricista professionista. Si prega di spegnere l'alimentazione prima di installare, cablare, modificare le impostazioni degli interruttori DIP.
  • La stringa LED di carico deve essere collegata per prima, e poi accendere l'alimentazione di ingresso, altrimenti potrebbe danneggiare la stringa LED.
  • Dopo che l'alimentazione di ingresso del driver LED è stata spenta, ci sarà una tensione residua all'uscita, che può essere mantenuta per circa 3 minuti.
