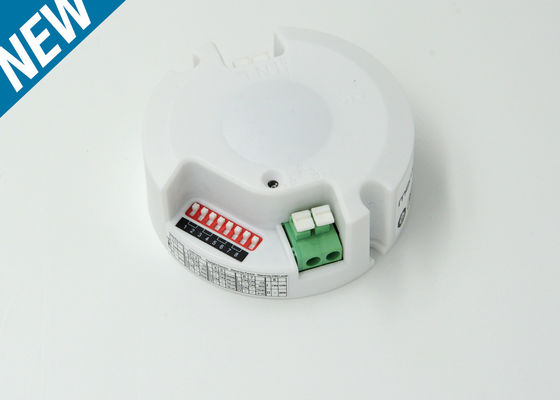

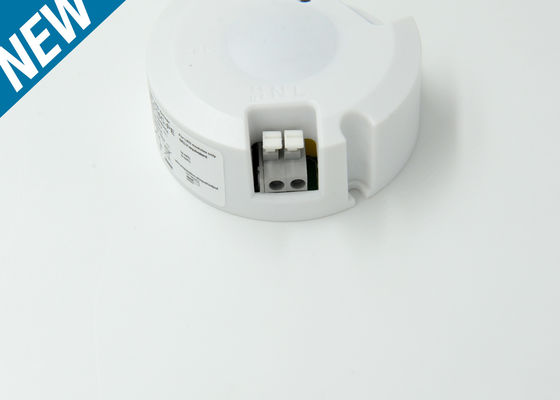

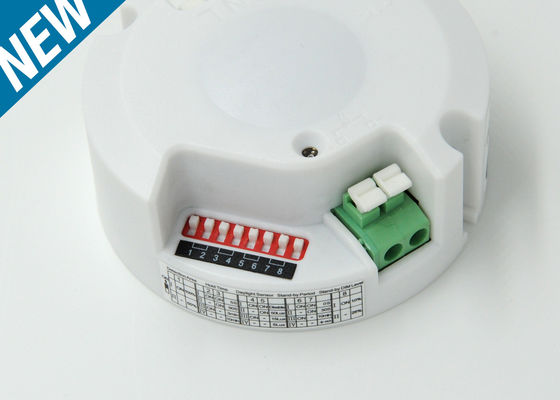

MLC18C-N 18W Driver LED Integrato con Sensore per Luce a Soffitto LED, ON - OFF / Dimmerazione MLC18C-N
| Luogo di origine | La Cina |
|---|---|
| Marca | Merrytek |
| Certificazione | CE |
| Numero di modello | MLC18C-N |
| Quantità di ordine minimo | 100PZ |
| Prezzo | Negoziabile |
| Imballaggi particolari | Borsa a bolle + cartone + cartone ((K=A) |
| Tempi di consegna | 1, campione e piccolo ordine: Entro 5 giorni lavorativi dopo la ricezione del vostro pagamento. 2, o |
| Termini di pagamento | T / T o Western Union o paypal |
| Capacità di alimentazione | 10.000 pezzi al mese |
Dettagli
| Nome del prodotto | driver LED a sensore integrato da 18 W | Corrente di uscita costante | 300 mA/350 mA |
|---|---|---|---|
| Tensione di uscita | 60 Vdc Max. | Alimentazione in stand-by | ≤1W |
| Livello DIM di stand-by | 10% /25% | Temperatura di lavoro | -25°C... +50°C |
| Classe di isolamento | classe II | Certificato | CE |
| Classe di protezione | IP20 | ||
| Evidenziare | l'alta efficienza ha condotto il driver,Driver della luce di pannello del LED,Driver del sensore della plafoniera del LED |
||
Descrizione di prodotto
MLC18C-N Driver LED integrato da 18W con sensore per plafoniera LED, ON-OFF / Dimmerazione
1, Potenza in stand-by ≤1W
2, Supporta altezza di montaggio fino a 6m Max.
3, Livello di dimmerazione in stand-by opzionale, 10%/ 25%.
4, Modalità di funzionamento: Accensione/spegnimento automatico o dimmerazione in base al movimento e al livello di luce ambientale.
5, Le dimensioni compatte rendono i driver facili da installare nei corpi illuminanti e ottengono una struttura di illuminazione più semplice.
6, Area di rilevamento, ritardo temporale, soglia di luce diurna, tempo di stand-by e livello di dimmerazione in stand-by possono essere impostati tramite interruttore DIP.
7, I driver LED Sensor DIM, originariamente pionieri di Merrytek, sono prodotti innovativi integrati con rilevatore di movimento HF, sensore di luce diurna e alimentatore LED.
Specifiche
| Ingresso | Intervallo di tensione operativa | 198-264V AC, 50Hz/60Hz |
| Tensione nominale | 220-240V AC, 50Hz/60Hz | |
| Corrente di ingresso | 0.11A MAX | |
| Potenza di carico | ≥0.90 (230V pieno carico) | |
| Potenza in stand-by | ≤1W | |
| Efficienza di lavoro | 85% Max.@230V AC (pieno carico) | |
| Metodo di cablaggio | Morsetto a pressione, diametro filo: 0.5-0.75mm2 | |
| Uscita | Modello di lavoro | Corrente costante |
| Tipo di carico | LED | |
| Tensione di uscita a vuoto | 60V DC Max | |
| Potenza a pieno carico | 16W Max | |
| Intervallo di tensione di uscita del carico | 24-53V DC | |
| Corrente di uscita del carico | 300mA/350mA | |
| Metodo di cablaggio | Morsetto a pressione, diametro filo: 0.5-0.75mm2 | |
| Parametri del sensore | Frequenza operativa | 5.8 GHz ±75 MHz, Banda ISM. |
| Potenza di trasmissione | 0.5mW Max. | |
| Tempo di mantenimento | 5S/ 1min /5min/10min | |
| Livello DIM in stand-by | 10%/25% | |
| Periodo di stand-by | 0S/1min /10min/ +∞ | |
| Area di rilevamento | 50%/100% | |
| Sensore di luce diurna | 5Lux / 25Lux /50Lux / Disabilita | |
| Luce diurna on/off | N/A | |
| Raggio di rilevamento | 4-6m (altezza di montaggio 3m) (vedi nota2) | |
| Altezza di montaggio | 6m Max. | |
| Angolo di rilevamento | 150° (Montaggio a parete), 360° (Montaggio a soffitto) | |
| Modulo wireless | Frequenza operativa | N/A |
| Potenza di trasmissione | N/A | |
| Distanza di trasmissione | N/A | |
| Modalità di modulazione | N/A | |
| Numero di codifica | N/A | |
Operativo Ambiente | Temperatura operativa | -25°C…+50°C |
| Temperatura di stoccaggio | -40°C…+80°C (Umidità: 85% senza condensa) | |
| Standard di certificazione | Standard di sicurezza | EN61347-1, EN61347-2-13 |
| Standard EMC | EN55015, EN61547, EN61000-3-2, EN61000-3-3 | |
| Ambientale Requisito | Conforme a RoHS | |
| Certificato | CE | |
| Grado di protezione IP | IP20 | |
| Classe di protezione | Classe II | |
| Installazione | Integrato | |
| Dimensioni | Φ68mm, H 26mm | |
| Peso netto | 60.1g | |
| Pacchetto | Sacchetto a bolle + divisorio + cartone (K=A) | |
| Durata | 30.000 ore @Ta 230V pieno carico | |
Nota | ||
Dimensioni (mm)
Schema di cablaggio
*Il sensore è progettato per collegare un solo carico. Collegare più carichi potrebbe danneggiare il sensore.
Struttura
Schema di rilevamento
Montaggio a soffitto
Altezza di montaggio a soffitto: 3m Sensibilità: 100%/50% | Altezza di montaggio a soffitto: 6m Sensibilità: 100%/50% |
Movimento normale (Velocità: 1m/s) |
Movimento normale (Velocità: 1m/s) |
Movimento lento (Velocità 0,3 m/s) |
Movimento lento (Velocità: 0,3 m/s) |
Montaggio a parete
Altezza di montaggio orizzontale: 2m Sensibilità: 100%/50% | |
Movimento normale (Velocità: 1m/s) |
Movimento lento (Velocità 0,3 m/s) |
Funzione
1) Funzione On/Off (Periodo di stand-by impostato su '0S')
2) Funzione di dimmerazione a 2 stadi (periodo di stand-by impostato su '+∞')
3) Funzione di dimmerazione a 3 stadi (Periodo di stand-by impostato su '1min/10min')
Inizializzazione
1) Funzione On/Off / Funzione di dimmerazione a 3 stadi:
Dopo l'accensione, il sensore accende automaticamente la luce al 100% di luminosità. Dopo 10 secondi, spegne la luce. Durante l'inizializzazione, il sensore non è in grado di rilevare movimenti.
2) Funzione di dimmerazione a 2 stadi:
Dopo l'accensione, il sensore accende automaticamente la luce al 100% di luminosità. Dopo 10 secondi, attenua la luce a un livello di luce basso (impostato dal livello di dimmerazione in stand-by). Durante l'inizializzazione, il sensore non è in grado di rilevare movimenti.
Impostazione di fabbrica
Area di rilevamento: 100%, Tempo di mantenimento: 5S, Sensore di luce diurna: Disabilita, Livello DIM in stand-by: 25%, Periodo di stand-by: +∞
Avviso di applicazione
Assicurarsi di spegnere l'alimentazione prima di regolare le impostazioni dell'interruttore DIP.
