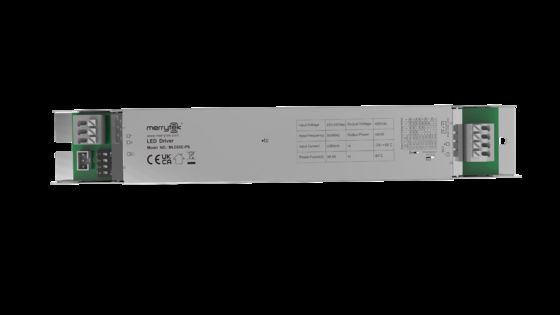

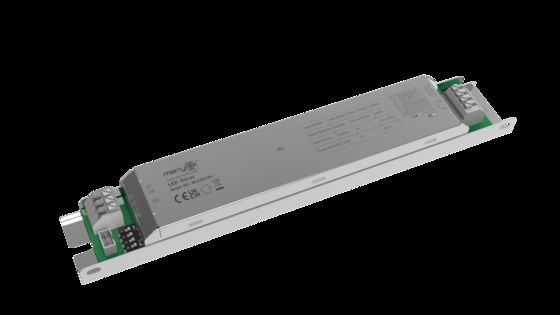

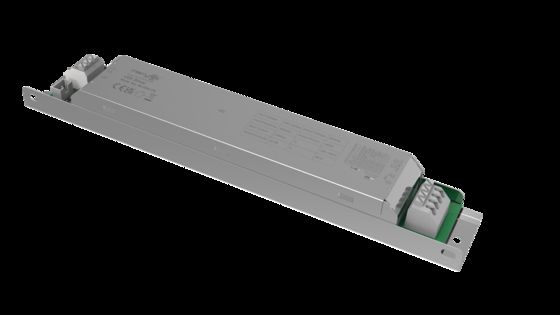

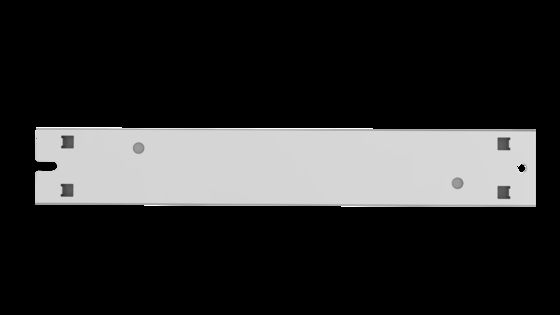

65W Driver LED Isolato per Sensore, Con Terminale di Dimmerazione PWM, Corrente 1200-1600mA MLC65C-PS

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
Luogo di origine Shenzhen, Cina
Marca Merrytek
Certificazione CE、UKCA、SAA
Numero di modello MLC65C-PS
Quantità di ordine minimo 100pcs
Prezzo Negoziabile
Imballaggi particolari Assicella del sacchetto del PE, cartone (K=A)
Tempi di consegna 1, campione e piccolo ordine: entro 5 giorni lavorativi dalla ricezione del pagamento. 2, Ordine di
Termini di pagamento T/t
Capacità di alimentazione 10000 pezzi/mese
Dettagli
tensione 220-240Vac 50Hz/60Hz Alimentazione in stand-by ≤0,5 W (equipaggiato con testa divisa con rilevamento Merrytek 5,8 Ghz)
Fattore di potenza ≥0,95 (carico massimo 230 V) Modello di lavoro Corrente costante
Flicker ≤5% Grado di protezione IP IP20
Tutta la vita 5 anni di garanzia@Ta 230V a pieno carico
Evidenziare

65W isolated sensor LED driver

,

PWM dimming terminal LED driver

,

1200-1600mA current sensor driver
Lasciate un messaggio
Descrizione di prodotto
Driver LED isolato da 65W, con terminale di dimmerazione PWM, corrente 1200-1600mA
Caratteristiche del prodotto
  • Struttura a circuito isolato a due stadi, dimmerazione completa e senza sfarfallio
  • Supporta interruttori DIP per impostare la marcia di corrente
  • Supporta alimentazione ausiliaria da 12V, con testa di rilevamento separata può ottenere la funzione di rilevamento integrata
  • Dotato di porta di controllo dimmerazione PWM
  • Adatto per vari sensori a microonde o moduli smart wireless
Parametri
Serie di prodotti MLC60C-PS
Tensione nominale 220-240V AC 50Hz/60Hz
Potenza in standby ≤0.5W (Dotato di testa di rilevamento Merrytek 5.8Ghz)
Sovratensione 1KV (L/N, EN61000-4-5)
Fattore di potenza ≥0.95 (230V carico massimo)
Corrente di ingresso ≤0.23A @230VAC pieno carico
Corrente di spunto <20A (corrente a metà 100us) @230V AC
Efficienza di lavoro ≥86% (230V carico massimo)
Uscita
Modello di lavoro CC
Tipo di carico LED
Sfarfallio ≤5%
Precisione corrente costante Precisione corrente costante ±5%
Parametri driver ausiliario Corrente 12VDC: 100mA Max
Tensione di uscita a vuoto 60VDC Max
Potenza a pieno carico 65W Max
Corrente di carico 1200mA / 1250mA / 1300mA 1350mA / 1400mA / 1450mA 1500mA / 1550mA / 1600mA
Intervallo di tensione di uscita del carico 1200mA / 15-42VDC 1250mA / 15-42VDC 1300mA / 15-42VDC 1350mA / 15-42VDC 1400mA / 15-42VDC 1450mA / 15-42VDC 1500mA / 15-42VDC 1550mA / 15-42VDC 1600mA / 15-40VDC
Requisiti di protezione da anomalie
Modalità di protezione Protezione da sovratensione in ingresso | Protezione da ingresso a vuoto | Protezione da cortocircuito in ingresso
Requisiti ambientali
Temperatura operativa Integrato: -25...+50°C
Temperatura massima del guscio (Tc) 85°C
Temperatura/umidità di stoccaggio -40°C...+80°C Umidità: ≤85% (non condensazione)
Standard di certificazione
Certificato CE, UKCA, SAA
Requisito ambientale RoHS2.0, requisito Reach
Standard di sicurezza (LVD) EN61347-1, EN61347-2-13
Standard EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
Tensione di tenuta Primario-secondario: 3.75KVAC Primario-terra: 1.5KVAC
Grado IP IP20
Categoria di prodotto Classe I
Altro
Metodo di cablaggio Morsetto a pressione, diametro filo: 0.5-1.0mm2
Installazione Integrato
Pacchetto Sacchetto PE con divisori, cartone (K=A)
Peso netto 225±5g
Durata 5 anni di garanzia @Ta 230V pieno carico
Collocazione testa separata
MC002D 6
MC087D 1
MC087D RC
MC131D A&B
MC137D A&B
MSA207D
MC068D RC
MC116D RC
MC116D B1
Informazioni sul prodotto

Cablaggio e funzione

Wiring diagram for 65W Isolated Sensor DIM Led Driver
Function diagram for 65W Isolated Sensor DIM Led Driver

Dimensioni (Unità: mm)

Dimension diagram for 65W Isolated Sensor DIM Led Driver
Curva dei parametri
Parameter curve diagram for MLC65C-PS Additional parameter curve diagram for MLC65C-PS
Curva di durata
Life time curve diagram for 65W Isolated Sensor DIM Led Driver
Impostazione corrente di uscita
Corrente di uscita Intervallo di tensione S1 S2 S3 S4
1200mA 15-42V - - - -
1250mA 15-42V - - - ON
1300mA 15-42V - - ON -
1350mA 15-42V - - ON ON
1400mA 15-42V - ON ON -
1450mA 15-42V - ON ON ON
1500mA 15-42V ON - ON ON
1550mA 15-42V ON ON ON -
1600mA 15-40V ON ON ON ON
Inizializzazione

All'accensione, è fisso acceso. Quando il sensore è configurato, cambia in base allo stato del sensore.

Impostazione predefinita

Regola la marcia di corrente corrispondente in base all'ordine o alla richiesta del cliente.

Avviso di applicazione
  • Si prega di utilizzare questo prodotto in conformità con le specifiche. Potrebbero verificarsi guasti se il prodotto viene utilizzato oltre le condizioni d'uso.
  • Il prodotto deve essere installato da un elettricista professionista. Si prega di spegnere l'alimentazione prima di installare, cablare, modificare le impostazioni degli interruttori DIP.
  • La stringa LED del carico deve essere collegata per prima, e poi accendere l'alimentazione di ingresso, altrimenti potrebbe danneggiare la stringa LED.
  • Dopo che l'ingresso del driver LED è stato spento, ci sarà una tensione residua all'uscita, che può essere mantenuta per circa 3 minuti.
