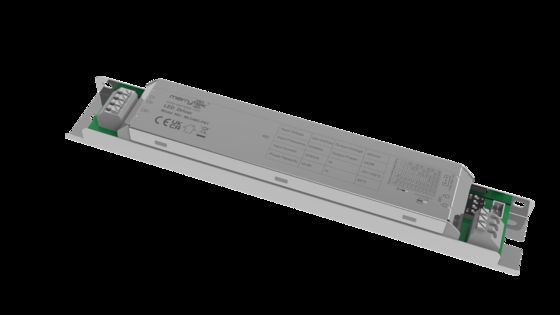

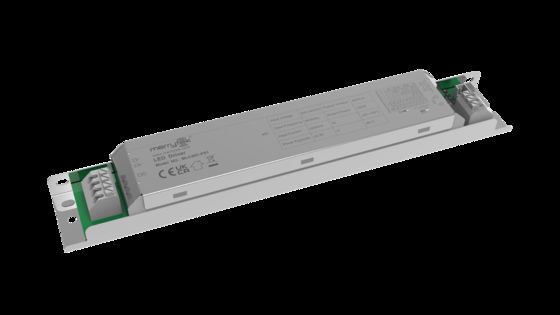

45W sensore isolato driver a LED DIM, con terminale di attenuazione PWM, corrente 600-1050mA MLC40C-PS1

  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
Luogo di origine Shenzhen, Cina
Marca Merrytek
Certificazione CE、UKCA、SAA
Numero di modello MLC40C-PS1
Quantità di ordine minimo 100pcs
Prezzo Negoziabile
Imballaggi particolari Assicella del sacchetto del PE, cartone (K=A)
Tempi di consegna 1, campione e piccolo ordine: entro 5 giorni lavorativi dalla ricezione del pagamento. 2, Ordine di
Termini di pagamento T/t
Capacità di alimentazione 10000 pezzi/mese
Dettagli
tensione 220-240Vac 50Hz/60Hz Alimentazione in stand-by ≤0,5 W (equipaggiato con testa divisa con rilevamento Merrytek 5,8 Ghz)
Fattore di potenza ≥0,95 (carico massimo 230 V) Modello di lavoro Corrente costante
Flicker ≤5% Grado di protezione IP IP20
Tutta la vita 5 anni di garanzia@Ta 230V a pieno carico
Evidenziare

45W isolated LED driver

,

PWM dimming sensor driver

,

600-1050mA LED driver
Lasciate un messaggio
Descrizione di prodotto
45W Driver LED Sensore Isolato DIM, Con Terminale Dimming PWM, Corrente 600-1050mA
Caratteristiche del prodotto
  • Struttura a circuito a due stadi isolata, dimmerazione completa e senza sfarfallio
  • Supporta interruttori DIP per impostare la marcia di corrente
  • Supporta alimentazione ausiliaria da 12V, con testa di rilevamento divisa può ottenere la funzione di rilevamento integrata
  • Dotato di porta di controllo dimmerazione PWM
  • Adatto per vari sensori a microonde o moduli intelligenti wireless
Parametri Tecnici
Serie di prodotti MLC40C-PS1
Tensione nominale 220-240V AC 50Hz/60Hz
Potenza in standby ≤0.5W (Dotato di testa di rilevamento Merrytek 5.8Ghz)
Sovratensione 1KV(L/N,EN61000-4-5)
Fattore di potenza ≥0.95 (230V Carico massimo)
Corrente di ingresso ≤0.23A @230VAC pieno carico
Corrente di spunto <20A(100us corrente parziale)@230V AC
Efficienza di lavoro ≥86% (230V Carico massimo)
Uscita
Modello di lavoro CC
Tipo di carico LED
Sfarfallio ≤5%
Precisione corrente costante Precisione corrente costante ±5%
Parametri driver ausiliario Corrente 12VDC: 100mA Max
Tensione di uscita a vuoto 60VDC Max
Potenza a pieno carico 40W Max
Corrente di carico 600mA / 650mA / 700mA / 750mA 800mA / 850mA / 900mA / 950mA 1000mA / 1050mA
Intervallo di tensione di uscita del carico 600mA / 9-42VDC 650mA / 9-42VDC 700mA / 9-42VDC 750mA / 9-42VDC 800mA / 9-42VDC 850mA / 9-42VDC 900mA / 9-42VDC 950mA / /9-42VDC 1000mA / 9-40VDC
Requisiti di protezione da anomalie
Modalità di protezione Protezione da sovratensione in ingresso | Protezione da assenza di carico in ingresso | Protezione da cortocircuito in ingresso
Requisiti ambientali
Temperatura operativa Integrato: -25…+50℃
Temperatura massima del guscio (Tc) 85℃
Temperatura/umidità di stoccaggio -40℃…+80℃ Umidità: ≤85% (non condensante)
Standard di certificazione
Certificato CE,UKCA,SAA
Requisito ambientale RoHS2.0, Requisito Reach
Standard di sicurezza (LVD) EN61347-1, EN61347-2-13
Standard EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
Tensione di tenuta Primario verso secondario: 3.75KVAC Primario verso terra: 1.5KVAC
Grado IP IP20
Categoria di prodotto Classe I
Altro
Metodo di cablaggio Morsetto a pressione, diametro filo: 0.5-1.0mm2
Installazione Integrato
Pacchetto Sacchetto PE con divisori, cartone (K=A)
Peso netto 174±5g
Durata 5 anni di garanzia @Ta 230V pieno carico
Collocazione testa divisa
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
Informazioni sul prodotto
Cablaggio e funzione
Wiring diagram for 45W Isolated Sensor DIM Led Driver Functional diagram of 45W Isolated Sensor DIM Led Driver
Dimensioni (Unità:mm)
Dimension diagram of 45W Isolated Sensor DIM Led Driver
Curva dei parametri
Parameter curve diagram for MLC40C-PS1 Additional parameter curve for MLC40C-PS1
Curva di durata
Life time curve diagram for 45W Isolated Sensor DIM Led Driver
Impostazione corrente di uscita
Corrente di uscita Intervallo di tensione S1 S2 S3 S4
600mA 9-42V - - - -
650mA 9-42V - - - ON
700mA 9-42V - - ON -
750mA 9-42V - - ON ON
800mA 9-42V - ON - ON
850mA 9-42V - ON ON -
900mA 9-42V - ON ON ON
950mA 9-42V ON ON - ON
1000mA 9-40V ON ON ON -
1050mA 9-38V ON ON ON ON
Inizializzazione

All'accensione, è fisso acceso. Quando il sensore è configurato, cambia in base allo stato del sensore.

Impostazione predefinita

Regola la marcia di corrente corrispondente in base all'ordine o alla richiesta del cliente.

Avviso di applicazione
  • Si prega di utilizzare questo prodotto in conformità con le specifiche. Potrebbero verificarsi guasti se il prodotto viene utilizzato al di fuori delle condizioni d'uso.
  • Il prodotto deve essere installato da un elettricista professionista. Si prega di spegnere l'alimentazione prima di installare, cablare, modificare le impostazioni degli interruttori DIP.
  • La stringa LED del carico deve essere collegata per prima, e poi accendere l'alimentazione di ingresso, altrimenti potrebbe danneggiare la stringa LED.
  • Dopo che l'alimentazione di ingresso del driver LED è stata spenta, ci sarà una tensione residua all'uscita, che può essere mantenuta per circa 3 minuti.
