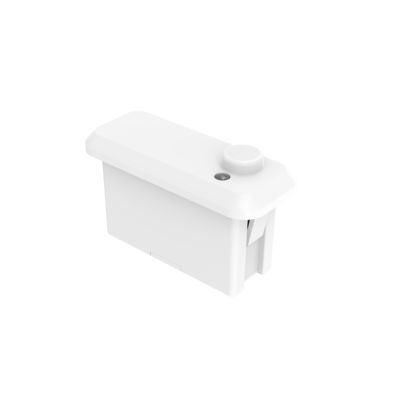

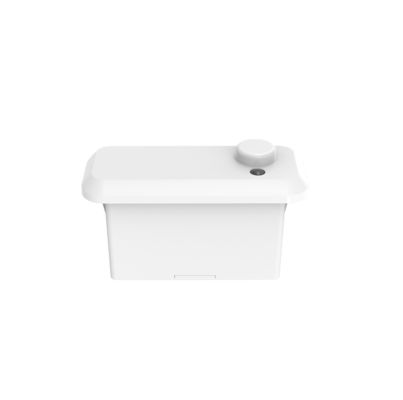

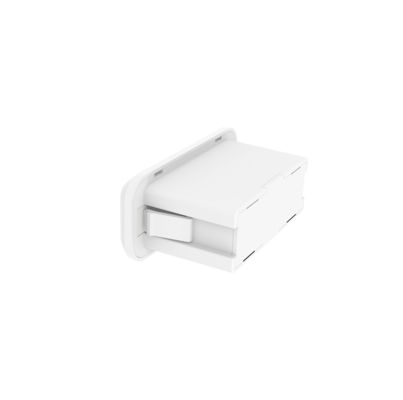

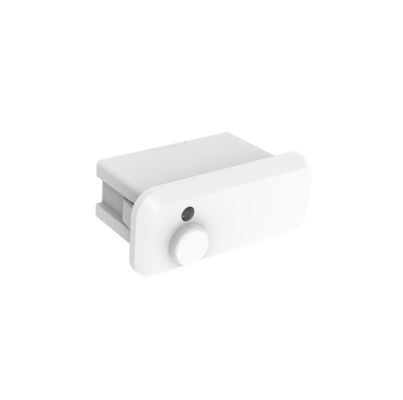

2.4G RF Wireless Network Sensore a microonde per pannelli e luce lineare con funzione di raccolta della luce diurna

[Caratteristiche del prodotto]

• Sensore di presenza di installazione integrato, interfaccia standard zhaga20
• Adottare la tecnologia brevettata di antenna a microonde a 24 GHz, supportare l'altezza di installazione di 4m max.
• Con la tecnologia RF tedesca, 5 anni di garanzia del prodotto
• Funzione sensore di movimento, movimento minore e luce diurna
• Applicabile a bagni, soggiorni, cucine e altri ambienti in cui è necessario rilevare movimenti minori
• Reti di raggruppamento via wireless 2.4G, senza bisogno di accoppiamento o gateway.
• Funzione di emissione 0-10V o PWM dim, 2-step/3-step dim
• Tutti i parametri dei sensori possono essere impostati dal telecomando.

[Parametri]

[Descrizione della funzione]

[Diagramma]

• Dimensione (unità: mm)

• Funzione

• Cablaggio

• Istruzioni di installazione

[Rango di rilevamento]

Proposta di risoluzionesegnale          Minoresegnale di movimento

Presenza umana:rilevare il corpo umano nella zona di rilevamento da effettuaregrandesegnali di movimento(camminare)per innescare l'induzione- eL'indicatore di potenza di uscita (come le luci di comando accese e spente) e quindi rilevaremovimento minoresegnali (inclinazione del corpo in avanti, indietro, oscillazione degli arti, scuotimento della testa, digitazione, uso di cellulari e altro)Mozioni minori- Sì.a)S così come il rilevamento di segni vitali respiratori umani causati dalla cavità addominale, espansione toracicaeccPer mantenere un elevato livello di produzione (come unsluce di controllossempre accesa)

Assenza umana: nessun segnale rilevato nell'area di rilevamento e basso livello di uscita (lampada di controllo spenta)

[Remote]MH15

MH17

[Inizializzazione]

Dopo l'accensione, il sensore accende automaticamente la luce al 100% di luminosità e si autocontrolla per 45-60s. Durante l'inizializzazione, il sensore non è in grado di rilevare il movimento.Entrerà in modalità rilevamento dopo l'inizializzazione, durante il quale la lampada mantiene la luminosità del 100%.

[Impostazione predefinita]

Sensibilità: 100%, tempo di attesa: 5 s, sensore di luce diurna: disabilitato, periodo di stand-by: 0 s, livello di debolezza di stand-by: 20%

[Avviso di domanda]

Io...Il sensore deve essere installato da un elettricista professionista. Si prega di spegnere l'alimentazione prima di installare, cablaggio, cambiare la configurazione.

Io...Il prodotto ha una buona capacità di penetrazione in plastica, legno, ecc., ma l'antenna del modulo a microonde non deve avere accessori metallici o gusci metallici, gusci di vetro, ecc. direttamente davanti o nelle vicinanze,Altrimenti influenzerà la trasmissione e la ricezione dell'antenna.

Io...La distanza di rilevamento sarà influenzata dall'altezza dell'installazione, dalle dimensioni dell'oggetto da rilevare, dalla velocità di movimento, dall'impatto dell'ambiente di installazione,e la distanza di rilevamento in direzioni diverse avrà un certo grado di variabilità.

Io...La soglia di luce diurna è in un ambiente soleggiato, senza ombre e condizioni di riflessione diffusa della luce ambientale.il valore della luce diurna rilevato dal sensore luminoso può essere diverso.

Io...Si raccomanda che la distanza di installazione del prodotto sia superiore a 1,5 m; la distanza di installazione tra il prodotto e il router deve essere superiore a 1,5 m;per evitare interferenze nel normale funzionamento del sensore a microonde.

Io...Il piano di montaggio del prodotto (ad esempio, substrato di alluminio, scheda PCB) deve essere situato ad una certa differenza di altezza rispetto al piano dell'antenna del modulo a microonde,e il piano dell'antenna del modulo a microonde deve essere superiore al piano vicino di oltre 5 mm per ottenere il miglior effetto di rilevamento.

Io...Deve essere utilizzata una fonte di alimentazione a corrente continua regolata con tensione di uscita stabile, corrente bassa e coefficiente di ondulazione, l'ondulazione dell'alimentazione deve essere inferiore a 50 mV,e la corrente minima di carico dell'alimentazione deve essere superiore a 120 mA, e si raccomanda inoltre di installare un condensatore elettrolitico di non meno di 100 uF al terminale VCC dell'alimentazione di ingresso.

Io...installazione del prodotto il più lontano possibile da grandi apparecchiature metalliche, condotte, condensatori, condensatori di scarico, macchine per il fumo e altre scene,in modo da evitare che le vibrazioni dell'attrezzatura influenzino l'effetto di rilevamento.

Io...Il modulo a microonde deve evitare di avvicinarsi all'alimentazione dell'alimentatore CA, allontanarsi dal ponte del raddrizzatore dell'alimentatore, dal trasformatore, dai tubi di commutazione e da altri dispositivi ad alta potenza,per evitare interferenze dei segnali ad alta frequenza nel normale funzionamento del modulo a microonde.

Io...Progettazione del prodotto: superficie dell'antenna del modulo a microonde e dei suoi circuiti vicini per evitare il flusso di grandi correnti, evitando trasformatori o componenti ad alta frequenza nelle vicinanze,la distanza deve essere più di 10 mm per quanto possibile.

Io...Durante il cablaggio, il lato dell'antenna e il lato del componente sul retro del prodotto non devono essere coperti da fili o avere grandi correnti che scorrono attraverso,per non influenzare il normale funzionamento del sensore.

Io...La parte anteriore del prodotto e le zone vicine non possono essere dotate di accessori metallici o di blocchi di vetro, in modo da non influenzare il normale funzionamento del sensore,mentre lo spessore della plastica per quanto possibile scegliere meno di 1 mm, troppo spessa influenzerà il rilevamento dei moduli a microonde e la direzionalità; piano dell'antenna a microonde e la distanza dalla conchiglia dovrebbe essere superiore a 3,2 mm

Io...La superficie dell'antenna del prodotto e il piano metallico (substrato di alluminio, guscio di ferro) devono avere una certa differenza di altezza, la distanza raccomandata è superiore a 0,5 mm.

Quando la struttura del prodotto, il modo di alimentazione / circuito, il coperchio anteriore dell'antenna del sensore, ecc. cambiano, si prega di notificare al produttore del sensore per confermare, in modo da non causare il funzionamento improprio del prodotto.Altrimenti, il fabbricante non si assume alcuna responsabilità corrispondente per l'anomalia.
