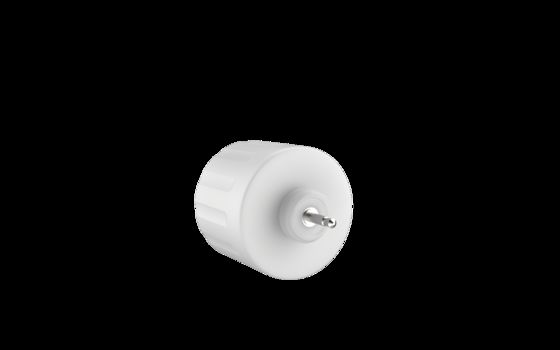

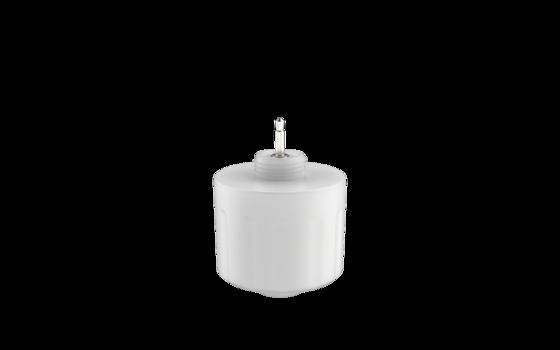

Sensore PIR 12Vdc dimmerabile per rete Casambi per Batten LED, con altezza di montaggio massima di 12m

[Caratteristiche del prodotto]

• Ingresso 12Vdc, adatto per sistemi DC oDriver LED con uscita di alimentazione ausiliaria DC 12V.
• Terminale di dimmerazione 0--10V, 3 o 2 step opzionali,area di rilevamento regolabile
• Sensore di rilevamento PIR di dimensioni mini
• Altezza massima di montaggio in interni: 12 m
• Tutti i parametri del sensore possono essere impostati tramite l'app Casambi

[Parametri]

R

Campo di rilevamento][Inizializzazione]

Dimensione(Unità: mm)l

Funzione [

Campo di rilevamento][Inizializzazione]

2) con staffa di estensione per montaggio laterale

3) con adattatore di alimentazione CA MC642V A

[

Campo di rilevamento][Inizializzazione]

Dopo aver acceso l'alimentazione, il sensore si riscalderà per 45-60 secondi e poi inizierà a funzionare.

• Durante l'inizializzazionen, il sensore non è in grado di rilevare il movimento.[Impostazione predefinita]

Sensibilità: 100%, Tempo di attesa: 10s, Sensore di luce diurna: Disabilitato, Periodo di standby: 0s, Livello DIM standby: 10%

[Avviso sull'applicazione]

Il sensore deve essere installato da un elettricista professionista. Si prega di spegnere l'alimentazione prima di installare, cablare e modificare i parametri.

• Il sensore PIR non può penetrare alcun materiale, assicurarsi che non ci siano ostacoli tra il sensore e le persone/oggetti in movimento.
• Il sensore potrebbe avere difficoltà a rilevare le persone se indossano abiti pesanti in inverno.
• I segnali termici saranno considerati come segnali di movimento per attivare il sensore. Evitare di puntare il sensore verso l'aria condizionata o altre fonti di calore.
• Il sensore è solo per uso interno. La luce solare esterna potrebbe influire sul rilevamento del sensore.
• A causa del miglioramento continuo, il contenuto di questa istruzione potrebbe essere modificato senza preavviso.
• Le prestazioni di dimmerazione potrebbero essere diverse quando si lavora con diversi driver 0-10V.
• La soglia di luce diurna viene misurata in un ambiente soleggiato senza ombre e riflessi diffusi della luce ambientale. Il livello di lux ambientale potrebbe essere diverso in diversi ambienti, condizioni meteorologiche, clima, ora del giorno e stagione.
• La distanza di rilevamento è correlata all'altezza delle persone, all'altezza di montaggio, all'angolo di montaggio, alla temperatura dell'ambiente di lavoro e così via. Quando la temperatura ambiente si avvicina all'intervallo della temperatura corporea umana (36℃~37℃/96.8~98.6℉), il rilevamento del movimento PIR si indebolirà significativamente o non risponderà. Quando la temperatura ambiente o la temperatura del vassoio LED è superiore a 55℃/131℉, potrebbero verificarsi falsi inneschi, si prega di provare a ridurre la sensibilità di rilevamento per migliorare. Se persistono falsi inneschi, il sensore PIR non dovrebbe essere adatto per essere utilizzato nello spazio.
• L'area di rilevamento indicata è un valore tipico misurato da tester alti 165 cm in un ambiente interno aperto.
• Questo prodotto deve essere utilizzato con un'alimentazione stabilizzata
• DCla cui tensione di ingresso è stabile e il fattore di ripple è basso (il fattore di ripple è inferiore a 100 mV; la corrente di carico è superiore a 50 mA). Quando si installa in un nuovo ambiente, si prega di installare e testare almeno 5 prodotti prima dell'installazione di massa. PIR è un sensore a infrarossi piroelettrico che rileva i cambiamenti nei raggi infrarossi. Si prega di prestare attenzione alle seguenti questioni durante l'uso effettivo, come: rilevare fonti di calore diverse dal corpo umano, la temperatura della fonte di calore non cambia o la fonte di calore non si muove e altri fattori ambientali correlati e violazioni del principio di applicazione PIR.Quando si rilevano fonti di calore diverse dal corpo umano a causa dei seguenti fenomeni, il PIR potrebbe essere falsamente attivato.
• 1. Quando piccoli animali entrano nel campo di rilevamento
• 2. Quando i raggi infrarossi lontani dalla luce solare, dai fari delle auto, dalle lampade a incandescenza, ecc. sono direttamente esposti al sensore
• 3. Quando la temperatura nel campo di rilevamento cambia drasticamente a causa dell'aria calda, dell'aria fredda proveniente da apparecchiature per serre fredde, del vapore acqueo proveniente da umidificatori, ecc.
  Quando si rilevano fonti di calore a causa dei seguenti fenomeni, il PIR potrebbe non attivarsi
  1. Quando ci sono sostanze come vetro e acrilico che bloccano la trasmissione dei raggi infrarossi lontani tra il sensore e l'oggetto di rilevamento.
  2. La fonte di calore all'interno del campo di rilevamento si muove a malapena o si muove ad alta velocità.
