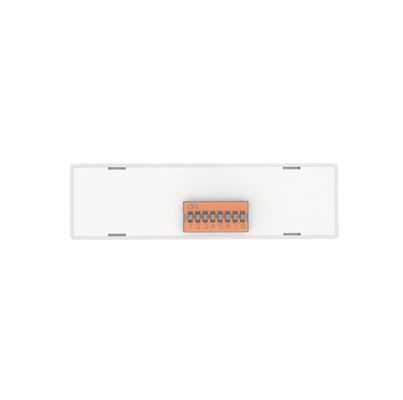

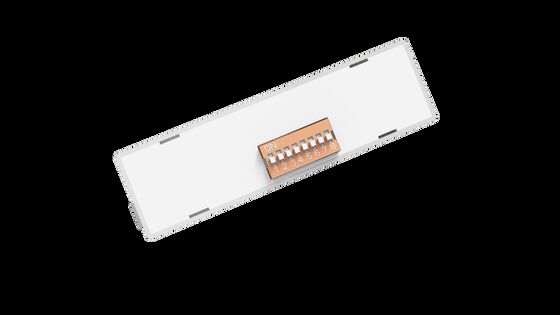

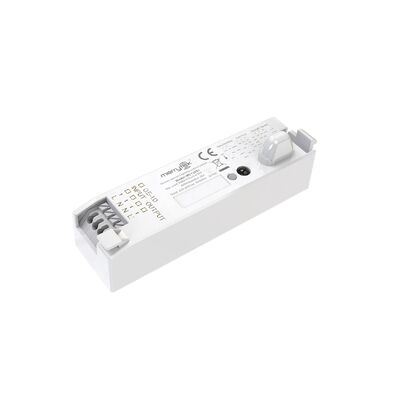

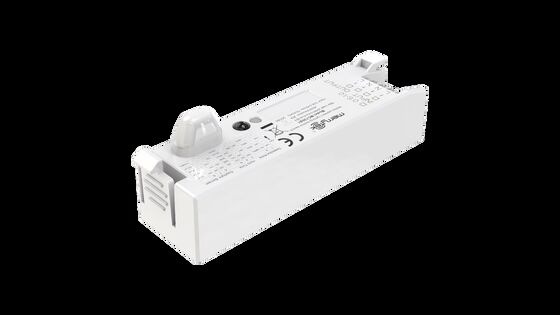

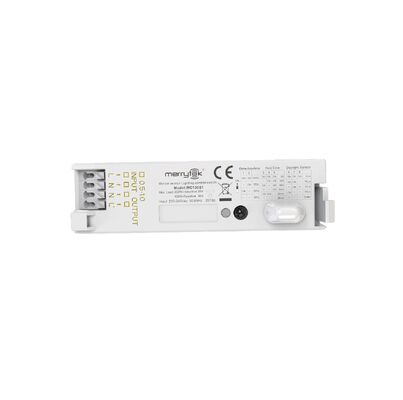

Sensore di movimento ON/OFF AC, disponibile sia per luce tri-proof che per plafoniera MC130S 1

  • AC ON/OFF Motion Sensor, Available For Both Tri-proof Light And Ceiling Light MC130S 1
  • AC ON/OFF Motion Sensor, Available For Both Tri-proof Light And Ceiling Light MC130S 1
  • AC ON/OFF Motion Sensor, Available For Both Tri-proof Light And Ceiling Light MC130S 1
  • AC ON/OFF Motion Sensor, Available For Both Tri-proof Light And Ceiling Light MC130S 1
  • AC ON/OFF Motion Sensor, Available For Both Tri-proof Light And Ceiling Light MC130S 1
Luogo di origine Shenzen, Cina
Marca Merrytek
Certificazione CE, RED, UKCA, SAA, CB
Numero di modello MC130S1
Quantità di ordine minimo 100 pezzi
Prezzo Negoziabile
Imballaggi particolari Borsa a bolle + assicella + cartone (K = A)
Tempi di consegna 1, campione e piccolo ordine: entro 5 giorni lavorativi dalla ricezione del pagamento. 2, ordine all
Termini di pagamento T/T
Capacità di alimentazione 10000 pezzi/mese
Dettagli
Tensione nominale 220-240VAC 50/60Hz Alimentazione in stand-by ≤0,5 W
Controllo dell'uscita ON-OFF Capacità di carico 200 W (induttivo/LED); 400 W (resistivo)
Frequenza operativa Banda d'onda ISM da 5,8 GHz ±75 MHz. Tutta la vita 5 anni di garanzia @Ta
Evidenziare

Sensore di movimento CA per luce triproof

,

luce di soffitto del sensore di movimento acceso/spento

,

Sensore di movimento CA con funzione ON/OFF
Lasciate un messaggio
Descrizione di prodotto
ACCENSIONE/SPEGNIMENTO Sensore di movimento per luci Tri-proof e da soffitto
Caratteristiche del prodotto
  • Antenna brevettata Mini Coupling DiPole progettata per luci da soffitto
  • Adatto per vassoi LED metallici integrati senza attivazioni errate
  • Dimensioni compatte che non influenzano la distribuzione della luce
  • Prestazioni a basso lobo laterale prevengono attivazioni errate in spazi con riflessione metallica
  • Bassa potenza di trasmissione assicura nessun danno agli esseri umani
  • Dati del sensore configurabili tramite interruttore DIP e telecomando
  • Non influenzato da temperatura, umidità, rumore, polvere e altri fattori ambientali
Parametri tecnici
Ingresso
Tensione nominale 220-240VAC 50/60Hz
Potenza in standby ≤0.5W
Test di sovratensione L--N: 1kV
Uscita
Controllo uscita ON-OFF
Capacità di carico 200W (Induttivo/LED); 400W (Resistivo)
Capacità di sovratensione massima Relè 10A: 30A (50% Ipeak, larghezza impulso =200us, 230Vac pieno carico, avvio a freddo)
Parametri del sensore
Frequenza operativa 5.8 GHz ±75MHz, banda ISM
Potenza di trasmissione 1mW Max.
Raggio di rilevamento r≥3m (montaggio a soffitto), r≥8m (montaggio a parete)
Velocità di movimento: 1m/s, sensibilità 100%, persona alta 165cm
Altezza di montaggio 2.5-5m (montaggio a soffitto), 2-3m (montaggio a parete)
Ambiente
Temperatura operativa -25°C a 60°C
Temperatura di stoccaggio -40°C a 80°C, Umidità: ≤85% (Non condensante)
Certificazioni e standard
Certificati CE, RED, UKCA, SAA, CB
Requisiti ambientali Conforme a RoHS 2.0, Reach
Grado di protezione IP IP20
Altre specifiche
Cablaggio Morsettiera a pressione, cablaggio 0.5-0.75mm²
Installazione Integrato
Confezione Sacchetto a bolle + Divisorio + Cartone (K=A)
Peso netto 36g ±3g
Durata Garanzia 5 anni
Descrizione funzione
Funzione Descrizione
Funzione ON-OFF Quando il sensore di luce diurna è impostato su "disabilita" o la luminosità ambientale è inferiore al valore preimpostato, il sensore si attiva al rilevamento di movimento e accende la luce. La luce si spegne al termine del tempo di mantenimento.
Dimmerazione a 2 livelli N/A
Dimmerazione a 3 livelli N/A
Raccolta luce diurna N/A
Priorità luce diurna N/A
Informazioni sul prodotto
Diagrammi dimensionali:
AC ON/OFF Motion Sensor dimension diagram view 1 AC ON/OFF Motion Sensor dimension diagram view 2
Il sensore è progettato per collegare un solo carico. Il collegamento di più carichi può danneggiare il sensore.
Impostazione interruttore DIP
Diagramma di configurazione interruttore DIP
Inizializzazione
Dopo l'accensione, il sensore accende automaticamente la luce al 100% di luminosità e la spegne in 10 secondi. Durante l'inizializzazione, il sensore non è in grado di rilevare movimenti.
Impostazioni predefinite
Sensibilità: 100%, Tempo di mantenimento: 5s, Sensore luce diurna: Disabilita
Avviso di applicazione
  • Il sensore deve essere installato da un elettricista professionista. Si prega di spegnere l'alimentazione prima di installare, cablare o impostare gli interruttori DIP.
  • Le microonde non possono penetrare il metallo. Non posizionare il prodotto in una lampada metallica chiusa o semi-chiusa. Né metallo né vetro sono ammessi a coprire sopra il prodotto. Se l'antenna deve passare attraverso una piastra metallica, assicurarsi che la parte superiore del sensore sia vicina alla piastra metallica.
  • L'area di sensibilità è correlata alla velocità di movimento degli oggetti, alle dimensioni degli oggetti in movimento, all'altezza di montaggio, all'angolo di montaggio, all'ambiente di lavoro e ai materiali riflettenti. L'area di rilevamento fornita è un valore tipico misurato da tester alti 165 cm in un ambiente aperto interno.
  • Le soglie di luce diurna sono misurate in una giornata di sole senza ombre in condizioni di riflessione diffusa della luce ambientale. Ambienti e climi diversi causano valori di luminosità diversi.
  • Si raccomanda che la distanza di installazione tra i sensori sia superiore a 2 m e la distanza di installazione tra i sensori e i router sia superiore a 2 m.
  • Il sensore non deve essere coperto o nascosto da metallo, PCB, vassoio LED, ecc. La distanza tra l'antenna del sensore e i materiali circostanti deve essere superiore a 5 mm. Non devono esserci tracce metalliche o PCB vicino all'antenna del sensore. Lo spessore consigliato della copertura è di 2 mm, con una distanza tra l'antenna del sensore e la copertura superiore a 3,2 mm.
  • I segnali di vibrazione saranno considerati segnali di movimento per attivare il sensore. Installare il sensore lontano da oggetti che vibrano per lunghi periodi, come grandi apparecchiature metalliche, tubi, prese d'aria condizionata, bocchette di scarico, porte di macchine di scarico fumi e ventilatori oscillanti. Animali domestici nell'area di rilevamento possono causare attivazioni errate.
  • La superficie dell'antenna del modulo a microonde deve essere lontana dall'ingresso AC, dall'uscita DC, dal ponte raddrizzatore, dal trasformatore, dal tubo di commutazione e da altri dispositivi ad alta potenza per evitare che segnali ad alta frequenza influenzino il normale funzionamento.
  • Il sensore è solo per uso interno. L'effetto impermeabile per uso esterno o semi-esterno sarà compromesso. Vento, pioggia e oggetti in movimento possono causare attivazioni errate.
