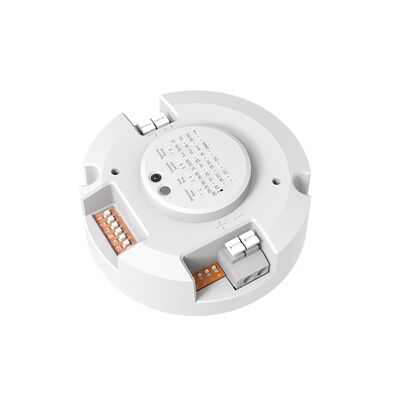

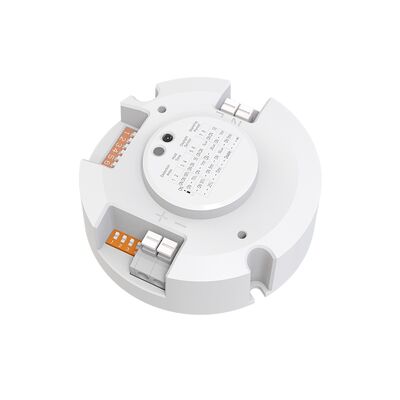

Driver LED DIM 16W per sensori con uscita corrente 300-900mA per plafoniere, funzione priorità luce diurna

  • 300-900mA Current Output 16W Sensor DIM LED Driver For Ceiling Light, Daylight Priority Function
  • 300-900mA Current Output 16W Sensor DIM LED Driver For Ceiling Light, Daylight Priority Function
  • 300-900mA Current Output 16W Sensor DIM LED Driver For Ceiling Light, Daylight Priority Function
Luogo di origine Shenzen, Cina
Marca Merrytek
Certificazione CE, RED
Numero di modello MLC16C-DP4
Quantità di ordine minimo 100 pezzi
Prezzo Negoziabile
Imballaggi particolari Bolle di cartone, cartone K=A
Tempi di consegna 1, campione e piccolo ordine: entro 5 giorni lavorativi dalla ricezione del pagamento. 2, Ordine di
Termini di pagamento T/T
Capacità di alimentazione 10000 pezzi/mese

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Intervallo di tensione 220-240Vac 50Hz /60Hz Corrente innovativa ≤ 15A (100us media corrente) @230V CA
Fattore di potenza ≥ 0,90,230VAC/Massimo carico Potenza in stand-by ≤0,5 W
Potenza a pieno carico 16 W max Certificazione CE RED
Evidenziare

16W Sensore DIM LED driver

,

Driver LED con priorità luce diurna

,

Driver dimmerabile per sensori 300-900mA
Lasciate un messaggio
Descrizione di prodotto
16W Sensore DIM LED driver con funzione di priorità di luce diurna di uscita di corrente 300-900mA
Caratteristiche del prodotto
  • Conforme alla norma ERP con consumo di microenergia
  • 5banda ISM di.8 GHz, può essere certificata RED per lotti
  • Disegno isolato e privo di lampeggianti con driver e sensore integrati
  • Funzione di corridoio e funzione di priorità della luce per varie applicazioni
  • Dimensioni compatte per una facile installazione all'interno degli apparecchi di illuminazione
  • Tutti i parametri regolabili tramite interruttore DIP
Specifiche tecniche
Parametri di input
Intervallo di tensione 220-240V AC, 50Hz/60Hz
Corrente di ingresso ≤ 0,11A @ 230VAC
Corrente di ingresso ≤ 15A (100us media corrente) @230V CA
THD ≤ 20%, 230 VAC/Massimo carico
Fattore di potenza ≥ 0.90, 230VAC/Massimo carico
Potenza in stand-by ≤ 0,5 W
Efficienza di lavoro ≥ 82%, @ 230V carico massimo CA
Flare di fulmine L/N:1KV
Parametri di uscita
Modello di lavoro CC
Tipo di carico LED
Potenza a pieno carico 16W Max
Flicker ripple Meno del 2%
Tensione di uscita a zero carico 60VDC massimo
Corrente di carico 300mA/400mA/500mA/600mA/700mA/800mA/900mA
Intervallo di tensione di uscita di carico 300mA (9-40V), 400mA (9-40V), 500mA (9-32V), 600mA (9-27V), 700mA (9-23V), 800mA (9-20V), 900mA (9-18V)
Precisione di corrente costante ± 5% @ 230VAC
Parametri del sensore
Frequenza di funzionamento 50,8 GHz ± 75 MHz, banda ISM
Potenza di trasmissione 1 mW
Zona di rilevamento 25%/50%/75%/100%
Tempo di sospensione 5S/1min/5min/10min
Periodo di attesa 0S/1min/10min/+∞
Parametri del sensore di luce diurna
Limita di luce diurna 5Lux/25Lux/50Lux/disattivato
Priorità di apertura/chiusura di luce diurna Apri: 5Lux/25Lux/50Lux. Chiudi: 50Lux/100Lux/150Lux.
Livello DIM di stand-by 15%
Raggio di rilevamento (sensibilità: 100%) Montaggio in soffitto 3m: 0,3m/S ≥ 4m, 1m/S ≥ 2,5m
Montaggio a parete 2m: 0,3m/S ≥ 10m, 1m/S ≥ 5m
Altezza di montaggio Valore tipico di 3 m (massimo 6 m)
3 dB angolo di campo 90°@Xz piatto, 95°@Yz piatto
Protezione e specifiche ambientali
Protezione contro sovratensioni Sì, auto-recupero
Protezione contro carico Sì, auto-recupero
Protezione da cortocircuito Sì, auto-recupero
Temperatura di funzionamento -25...+50°C
Temperatura massima (Tc) 75°C
Temperatura/umidità di stoccaggio -40°C... +80°C Umidità: 85%
Resistere alla tensione 3750Vac 5mA 60S (input "L N" a output SEC+ SEC-)
Certificazioni e norme
Norme di sicurezza (LVD) EN61347-1, EN61347-2-13
Norme EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
Requisito ambientale Compatibile con la RoHS
Certificato CE RED
Classificazione IP IP20
Classe di protezione Classe II
Specificità fisiche
Metodo di cablaggio Terminale della stampa, diametro del filo: 0,5-1,5 mm2
Installazione Impianto interno
Dimensione dell'impianto F73 mm × H23 mm
Pacco Bolle di cartone in sacchetto PE (K=A)
Peso netto 78 ± 3 g
Durata di vita 5 anni di garanzia @Ta 230V a pieno carico
I valori indicati del parametro di rilevamento sono tipicamente misurati da tester di 165 cm di altezza in ambiente aperto al chiuso.
Funzioni operative

Funzione ON/OFF:Impostazione del "periodo di stand-by" a "0s", con altri parametri regolati in base alle applicazioni pratiche.

Driver LED DIM 16W per sensori con uscita corrente 300-900mA per plafoniere, funzione priorità luce diurna 0

Funzione di attenuazione in 3 fasi:Impostazione del periodo di stand-by a "30s/10min", con altri parametri regolati in base alle applicazioni pratiche.

Driver LED DIM 16W per sensori con uscita corrente 300-900mA per plafoniere, funzione priorità luce diurna 1

Funzione di priorità della luce diurna:Impostazione del periodo di stand-by a "+∞", con altri parametri regolati in base alle applicazioni pratiche.

Driver LED DIM 16W per sensori con uscita corrente 300-900mA per plafoniere, funzione priorità luce diurna 2
Dimensioni
Driver LED DIM 16W per sensori con uscita corrente 300-900mA per plafoniere, funzione priorità luce diurna 3
Diagramma di cablaggio
Driver LED DIM 16W per sensori con uscita corrente 300-900mA per plafoniere, funzione priorità luce diurna 4
Struttura interna
Driver LED DIM 16W per sensori con uscita corrente 300-900mA per plafoniere, funzione priorità luce diurna 5
Dimensioni tagliate
Driver LED DIM 16W per sensori con uscita corrente 300-900mA per plafoniere, funzione priorità luce diurna 6

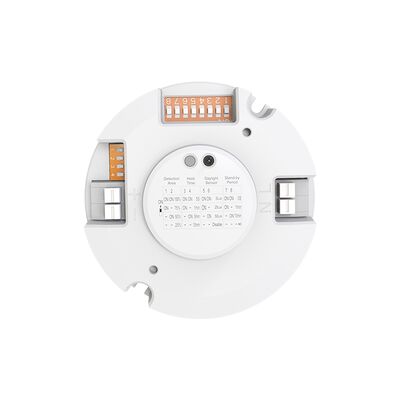

Impostazioni dell'interruttore DIP
Zona di rilevamento
Interruttore 1 Interruttore 2 Area
Attivo Attivo 100%
Attivo - 75%
- Attivo 50%
- - 25%
Tempo di sospensione
Interruttore 3 Interruttore 4 Il tempo
Attivo Attivo 5S
Attivo - 1 minuto
- Attivo 5 minuti.
- - 10 minuti.
Sensore della luce diurna
Interruttore 5 Interruttore 6 Limita di luce diurna Apri/Chiudi
Attivo Attivo 5Lux 5Lux/50Lux
Attivo - 25Lux 25Lux/100Lux
- Attivo 50Lux 50 lux/150 lux
- - Disattivare Disattivare
Realizzazione della funzione di priorità della luce diurna quando si imposta il "periodo di stand-by" su "+∞"
Periodo di attesa
Interruttore 7 Interruttore 8 Periodo
Attivo Attivo 0S
Attivo - 1 minuto
- Attivo 10 minuti.
- - +∞
corrente di uscita
corrente di uscita Voltaggio di uscita Interruttore 1 Interruttore 2 Interruttore 3 Interruttore 4
300 mA 9-40V - - - -
400 mA 9-40V - - - Attivo
500 mA 9-32V - - Attivo Attivo
600 mA 9-27V - Attivo - Attivo
700 mA 9-23V - Attivo Attivo Attivo
800 mA 9-20V Attivo Attivo - Attivo
900 mA 9-18V Attivo Attivo Attivo Attivo
Modello di radiazione
Altezza montata sul soffitto: 3 m Sensibilità: 100%/75%/50%/25%
Driver LED DIM 16W per sensori con uscita corrente 300-900mA per plafoniere, funzione priorità luce diurna 7
Movimento normale (Velocità: 1 m/s)
Driver LED DIM 16W per sensori con uscita corrente 300-900mA per plafoniere, funzione priorità luce diurna 8
Movimento lento (Velocità 0,3 m/s) - Nota: non esistono dati di rilevamento a sensibilità del 25%, altezza di montaggio di 3 m
Altezza montata sul soffitto: 6 m Sensibilità: 100%/75%
Driver LED DIM 16W per sensori con uscita corrente 300-900mA per plafoniere, funzione priorità luce diurna 9
Movimento normale (Velocità: 1 m/s)
Driver LED DIM 16W per sensori con uscita corrente 300-900mA per plafoniere, funzione priorità luce diurna 10
Movimento lento (Velocità 0,3 m/s) - Nota: non esistono dati di rilevamento a sensibilità 50%/25%, altezza di montaggio 6 m
Altezza di montaggio a parete: 2 m Sensibilità: 100%/75%/50%/25%
Driver LED DIM 16W per sensori con uscita corrente 300-900mA per plafoniere, funzione priorità luce diurna 11
Movimento normale (Velocità: 1 m/s)
Driver LED DIM 16W per sensori con uscita corrente 300-900mA per plafoniere, funzione priorità luce diurna 12
Movimento lento (velocità 0,3 m/s)
Inizializzazione

Quando viene acceso, il prodotto accende automaticamente la luce al 100% di luminosità. Dopo 10 secondi, spegne la luce. Durante l'inizializzazione, il prodotto non è in grado di rilevare segnali in movimento.

Impostazioni di fabbrica

Sensitività: 100%; Tempo di attesa: 5S; Periodo di stand-by: 0S; Sensore di luce diurna: disabilitato.

Linee guida per l'applicazione
  • L'installazione deve essere eseguita da un elettricista professionista.
  • I sensori a microonde penetrano bene gli oggetti di plastica e di legno, ma evitano gli accessori metallici, i gusci metallici e i gusci di vetro vicino all'antenna in quanto influenzano la trasmissione e la ricezione.
  • Installare sensori a microonde a almeno 2 metri di distanza da interruttori, router e altri dispositivi wireless per evitare interferenze radio (5G WIFI richiede una distanza superiore a 2 metri).
  • Tenere la superficie dell'antenna lontana da corrente alternata di ingresso e corrente continua di uscita per evitare interferenze del segnale.
  • Evitare l'installazione in prossimità di apparecchiature a vibrazione o di oggetti in movimento, poiché i segnali di vibrazione possono innescare un falso rilevamento.ventilatori di scaricoGli animali domestici che passano possono attivare il sensore.
  • Adatto per l'installazione all'interno. Per l'uso semi-esterno o all'esterno, vento e pioggia possono causare false accensioni. In apparecchiature metalliche o ambienti ristretti, ridurre la sensibilità o contattare il produttore.
  • Il montaggio a parete aumenta significativamente la distanza di rilevamento - riduce la sensibilità o il contatto con il produttore per il supporto.
  • Le specifiche del prodotto possono cambiare senza preavviso a causa di miglioramenti continui.
  • L'area di sensibilità dipende dalla velocità di movimento dell'oggetto, dalle dimensioni dell'oggetto, dall'altezza di montaggio, dall'angolo di montaggio, dall'ambiente di lavoro e dai materiali riflettenti.
  • I valori del sensore di luce diurna sono misurati in ambienti soleggiati senza ombre e con riflessione diffusa della luce ambientale.
