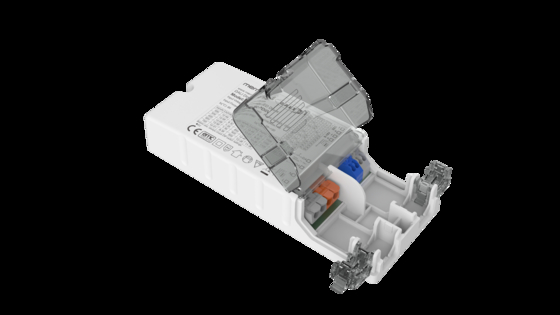

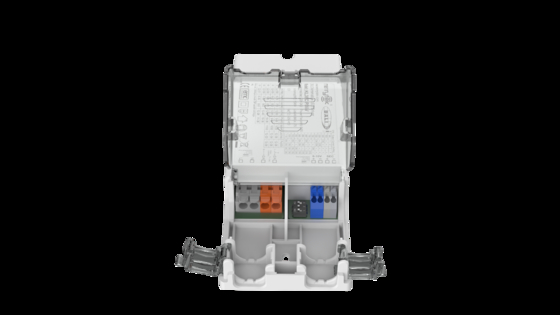

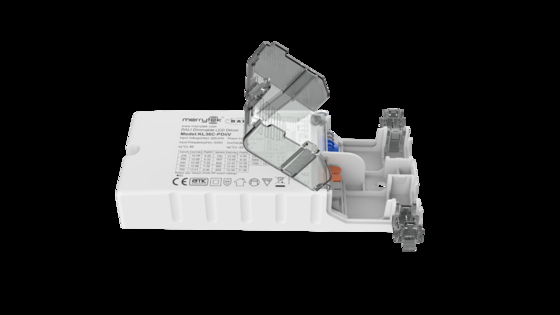

Serie facile da usare 36W LED driver a corrente costante dimmabile da 500mA a 1100mA opzionale con attenuazione DALI2 e periodo di garanzia di 5 anni

  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
Luogo di origine Cina
Marca Merrytek
Certificazione CE
Numero di modello KL36C-PDIIV
Quantità di ordine minimo 100
Prezzo Negoziabile
Imballaggi particolari Scatola bianca + Cartone, 50pcs/CTN
Tempi di consegna 1, campione e piccolo ordine: entro 5 giorni lavorativi dalla ricezione del pagamento. 2, Ordine di
Termini di pagamento T/T o PayPal
Capacità di alimentazione 10,000pcs al mese

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tensione di ingresso nominale 220-240Vac 50Hz /60Hz Intervallo di tensione di ingresso CC 200-240Vdc
Modalità operativa Constant Current Metodo di controllo DALI DT6 e pushDIM e driver a LED dimmabile da 1 10v
Fattore di potenza ≥0,95 Efficienza 88%
Attuale 500-1100ma Dimensione 154x63x28mm
Valutazione IP IP20 Garanzia 5 anni
Evidenziare

Guida a LED dimmabile da 36 W

,

DALI2 driver a LED di attenuazione

,

500 mA-1100 mA di corrente costante
Lasciate un messaggio
Descrizione di prodotto

Serie facile da usare 36W LED driver a corrente costante dimmabile da 500mA a 1100mA opzionale con attenuazione DALI2 e periodo di garanzia di 5 anni



1Descrizione.

- Senza lampeggianti per l'intero intervallo di attenuazione

- Potenza in stand-by inferiore a 0,5 W

- Dimming primario con un pulsante

- Dimming secondario con dimmer da 1 a 10 V

-Interfaccia DALI integrata DT6

- Protezione: cortocircuito / sovra-temperatura / sovra-tensione

-Compensazione CLO

- Riduzione della corrente per elevate temperature ambientali

-PushDIM con la funzione di memoria

- Garanzia di 5 anni



2.Parametri

Input Tensione di funzionamento 198-264Vac 50Hz/60Hz
Tensione di ingresso nominale 220-240Vac 50Hz/60Hz
Intervallo di tensione di ingresso CC 200-240Vdc
Corrente di input 0.19A Max.
Corrente di ingresso < 15A (larghezza dell'impulso di mezza corrente100μs) @230Vac
Fattore di potenza ((@230V100% carico) ≥ 0.95
Distorsione armonica totale Tipico:15% (@230Vac, carico al 100%)
Potenza in stand-by ≤ 0,5 W (@230Vac quando DALI si spegne)
Efficienza ((@ 230Vac, carico al 100%) 88% Max.
Metodo di cablaggio Sezione trasversale del filo:0.75-2.5 mm2

Interruttore automatico

(Calcolare la corrente nel filo)

 tipo B10 B13 B16 B20 B25 /
Numero 20 25 35 45 55 /
tipo C10 C13 C16 C20 C25 C32
Numero 35 50 55 75 95 120
Prodotto Modalità di funzionamento Corrente costante
Tipo di carico LED
Richiesta di Ripple (flare o non flare) Valore di lampeggiamento: inferiore al 5% per l'intero intervallo di attenuazione
Orario di avvio < 1s (@ 230Vac); < 0,5s (@ 200Vdc)
Tensione di uscita a zero carico 75V DC Max.
Intervallo di tensione di uscita di carico 9-58V di corrente continua
Potenza di uscita a pieno carico 36W Max.
Corrente di uscita di carico 500-1100mA Per maggiori dettagli
Precisione corrente/tensione costante Precisione di corrente costante ± 5%
Metodo di cablaggio Sezione trasversale del filo:0.75-1.5 mm2
Metodo di controllo Dimming PUSH primario Dimming PUSH primario (lunghezza massima del filo di piombo:20m)
Dimming DALI Dimming DALI (lunghezza massima del cavo: 300 m)
1-10V ((0-10V) Dimming 0-10V dimming ((Port current<1mA) senza funzione di spegnimento
(Lungota' massima del piombo: 20 m)
Intervallo di attenuazione 0-100%
EsclusioneProtazioneRdi cui: Prodotto su temperatura
protezione		 Sì, senza funzione di auto-recupero (può essere richiesta)
Protezione da cortocircuito di uscita Sì, senza funzione di auto-recupero (può essere richiesta)

Funzionamento

Ambiente

 Temperatura/umidità di esercizio -25°C~50°C Umidità: 85% (non condensante)
Temperatura/umidità di conservazione -40°C~80°C, umidità: 85% (non condensante)
Temperatura massima della cassa (Tc) 85°C

Sicurezza

& EMC

 Norma EMC EN55015 EN61547 EN61000-3-2
Standard di protocollo DALI IEC 62386-101 / 102 / 207 DT6 251 252 253
Norma di sicurezza EN61347-1 EN61347-2-13
Certificazione CE, ENEC, UKCA
Resistere alla tensione 3750Vac, 5mA, 60s (Input L N- Output SEC)
Altri Gradi di protezione IP20
Tipo di protezione Classe II
Tipo di impianto Installazione indipendente
Dimensione 154*63*28 mm
Funzione di memoria di blackout Sì, PUSH memoria di blackout
PUSH sincronizzazione di attenuazione

Parallelamente: 15 unità al massimo.

Serie: 25 unità al massimo.
Requisito di imballaggio Sassa in PE + scatola bianca + manuale + divisoria + scatola esterna (K=A)
Peso 173 ± 5 g
La vita 5 anni @Ta pieno carico
Nota: Tutti i parametri sono sottoposti a prova alla tensione di ingresso di 230 VAC e all'ambiente di 25 °C, salvo specificato.



3. Dimensione (unità: mm)

Serie facile da usare 36W LED driver a corrente costante dimmabile da 500mA a 1100mA opzionale con attenuazione DALI2 e periodo di garanzia di 5 anni 0Serie facile da usare 36W LED driver a corrente costante dimmabile da 500mA a 1100mA opzionale con attenuazione DALI2 e periodo di garanzia di 5 anni 1

4. Diagramma di cablaggio

Serie facile da usare 36W LED driver a corrente costante dimmabile da 500mA a 1100mA opzionale con attenuazione DALI2 e periodo di garanzia di 5 anni 2

Fig. ADALISottileMing

Serie facile da usare 36W LED driver a corrente costante dimmabile da 500mA a 1100mA opzionale con attenuazione DALI2 e periodo di garanzia di 5 anni 3Serie facile da usare 36W LED driver a corrente costante dimmabile da 500mA a 1100mA opzionale con attenuazione DALI2 e periodo di garanzia di 5 anni 4

Fig.BPremere DimMing

Serie facile da usare 36W LED driver a corrente costante dimmabile da 500mA a 1100mA opzionale con attenuazione DALI2 e periodo di garanzia di 5 anni 5

Fig.C1-10V DimMing





5. Degratare

Serie facile da usare 36W LED driver a corrente costante dimmabile da 500mA a 1100mA opzionale con attenuazione DALI2 e periodo di garanzia di 5 anni 6

6. Curva di attenuazione

Serie facile da usare 36W LED driver a corrente costante dimmabile da 500mA a 1100mA opzionale con attenuazione DALI2 e periodo di garanzia di 5 anni 7

7.Impostazione corrente degli ingranaggi

Corrente ((mA) DIP Pomax ((W) Uout ((V)
1 2 3 4
500 - - - - 29.0 9 ¢ 58
550 - Attivo - - 31.9 9 ¢ 58
600 - - Attivo - 34.8 9 ¢ 58
650 - Attivo Attivo - 35.8 9 ¢ 55
700 Attivo Attivo Attivo - 35.7 9 ¢ 51
750 - - - Attivo 36.0 9 ¢ 48
800 Attivo - - Attivo 36.0 9 ¢ 45
850 - Attivo - Attivo 35.7 9 ¢ 42
900 Attivo Attivo - Attivo 36.0 9 ¢ 40
950 - - Attivo Attivo 36.1 9 ¢ 38
1000 Attivo - Attivo Attivo 36.0 9 ¢ 36
1050 - Attivo Attivo Attivo 35.7 9 ¢ 34
1100 Attivo Attivo Attivo Attivo 36.3 9 ¢ 33



8. ON/OFF & Descrizione dell'operazione di attenuazione

A. premere brevemente l'interruttore PUSH (tempo di premuta breve 0,1 s-1 s), il driver LED si accende o si spegne.

B. Dimming: premere e tenere premuto l'interruttore PUSH (1s-8s), il driver LED può ottenere l'assorbimento, l'illuminazione o l'assorbimento, l'intervallo di assorbimento è 1-100%.

C. Memoria: il dimming PUSH ha una funzione di dimming memory.

D. Sincronizzazione di attenuazione: la potenza collegata allo stesso interruttore PUSH può essere sincronizzata premendo e tenendo premuto l'interruttore PUSH per più di 15 secondi

E. Modalità di attenuazione DALI: collegare l'alimentazione al sistema DALI e può essere attenuata dall'host DALI.



9. questioni che richiedonoATtenzione

1) Il filo LED deve essere collegato al carico prima di accendere la potenza di ingresso, altrimenti il filo LED può essere danneggiato.

2) Dopo aver spento l'ingresso dell'azionamento a LED, all'uscita vi sarà una tensione residua, che può essere mantenuta per circa 3 minuti.
