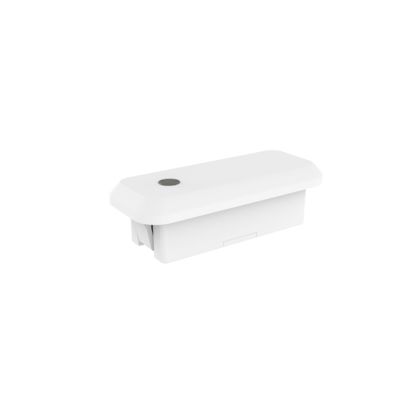

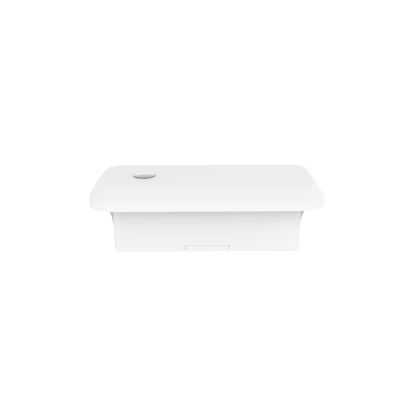

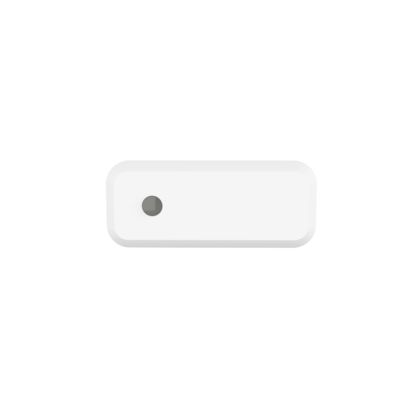

Sensore dimmabile a microonde 12Vdc con funzione di raccolta della luce diurna per la luce del pannello e la luce lineare MC182D 99
| Luogo di origine | Shenzhen, Cina |
|---|---|
| Marca | Merrytek |
| Certificazione | CE |
| Numero di modello | MC182D 99 |
| Quantità di ordine minimo | 100PCS |
| Prezzo | Negoziabile |
| Imballaggi particolari | Cartuccia + cartone (K=A) |
| Tempi di consegna | 1, Ordine campione e piccolo: entro 5 giorni lavorativi dopo aver ricevuto il pagamento. 2, ordine i |
| Termini di pagamento | t/t |
| Capacità di alimentazione | 10000 pezzi/mese |
| Tensione operativa | 12 ± 1VDC | Corrente operativa | 45±5mA |
|---|---|---|---|
| Segnale di uscita | Segnale di dimmezza 0-10VDC/PWM | Altezza di montaggio | 3m (4m max) |
| Temperatura operativa | -20 ℃ -50 ℃ | Certificato | CE |
| Tutta la vita | 5 anni di garanzia @Ta |
[Caratteristiche del prodotto]
- Installazioneintegrata sensore di presenza
- Adotta la tecnologia brevettata dell'antenna a microonde da 24 GHz, supporta un'altezza massima di installazione di 4 m
- Con tecnologia RF tedesca, 5 anni di garanzia sul prodotto
- Funzione di sensore di movimento, micromovimento e luce diurna
- Applicabile per bagni, soggiorni, cucine e altri ambienti in cui è richiesta la rilevazione di movimento e micromovimento
- Telecomando disponibile per la configurazione dei parametri
[Parametri]
|
Ingresso |
||
|
Tensione nominale |
12±1VDC |
|
|
Corrente di lavoro |
45±5mA |
|
|
Tensione di ripple |
<100mVp-p |
|
|
Uscita |
||
|
Segnale di uscita |
0-10VDC/Segnale di dimmerazione PWM |
|
|
Sensore N/Aarametri |
||
|
Frequenza di lavoro |
24GHz~24.25GHz, banda ISM |
|
|
Potenza di trasmissione |
6dBm Max. |
|
|
Area di rilevamento |
25%/50%/75%/100% (Impostazione telecomando) |
|
|
Tempo di mantenimento |
5s/30s/1min/3min/5min/10min/20min/30min (Impostazione telecomando) |
|
|
“ |
0s/10”/1min/3min/5min/10min/30min/+∞ (Impostazione telecomando) |
|
|
Livello di dimmerazione in standby |
10%/20%/30%/50% (Impostazione telecomando) |
|
|
Sensore di luce diurna |
Luce diurna normale: |
5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Disabilita (Impostazione telecomando) (Diffusione della luce ambientale) |
|
Raccolta di luce diurna |
100L/200L/300L/400L/500L/600L/Disabilita (entra in modalità raccolta luce diurna;fare riferimento al manuale del telecomando) |
|
|
Intervallo di rilevamento (raggio) |
Installazione a soffitto alta 3 m Movimento e micromovimento: r≥2.5m Test condition: 100% sensibilità, 60㎡spazio aperto interno |
|
|
Altezza di installazione |
3m (4m Max ) |
|
|
Ambiente |
||
|
Lavoro -40℃~+80℃ umidità: ≤85% (senza condensa)Certificazione (Ta) |
-20℃-50℃ |
|
|
Temperatura di stoccaggio-40℃~+80℃ umidità: ≤85% (senza condensa)Certificazione |
S |
|
|
tandardsCertificazioneCE |
||
|
Requisiti ambientali |
Conforme ai requisiti RoHS 2.0, Reach |
|
|
Grado di protezione IP |
IP |
|
|
20 |
Classe di protezioneClasse II |
|
|
Altro |
s |
|
|
Cablaggio” |
||
|
[Area di rilevamento] |
Installazione esterna Zhaga Book20 |
|
|
Requisiti di imballaggio |
Pannello + Cartone (K=A) |
|
|
Peso netto |
9.5±3g |
|
|
Durata |
5 anni di garanzia @Ta |
|
|
[Descrizione funzione] |
R |
|
Funzione ON-OFF
|
Periodo di standbyimpostare |
“ 0s Luce diurna RLuce diurna |
|
-step impostare |
“ 103 |
|
-step DimmerazionePeriodo di standbyimpostare |
“ 10s/1min/3min/5min/10min/30min”£Luce diurna |
|
P HN/A☑ |
Raccolta |
|
Luce diurna HarvestingImpostazione remota modalità DH + sensore di luce diurna “5Lux=100Lux/15Lux=200Lux/30Lux=300Lux/50Lux=400Lux/100Lux=500Lux/150Lux=600Lux” |
|
Piccolo![]()
[Istruzioni di installazione] segnale attivo Piccolomantenimento segnale di movimento Presenza umana:
rileva il corpo umano nell'area di rilevamento per effettuare grandi segnali di movimento (camminare) per attivare l'induzione e emettere un livello alto (come controllo luci on e off), e quindi rileva micromovimenti segnali (piegarsi in avanti, indietro, oscillare gli arti, scuotere la testa, digitare, usare il telefono e altri micromovimenti). asì come il rilevamento dei segni vitali respiratori umani causati dalla cavità addominale, espansione del torace ecc per mantenere il livello alto di uscita (comecontrollo luci[Assenza umana: nessun segnale rilevato nell'area di rilevamento e uscita a livello basso (luce spenta)[Diagramma
]
l unità: mm)l
- FunzioneCablaggio
[Istruzioni di installazione]![]()
-
![]()
- [Area di rilevamento]
![]()
[Telecomando]
![]()
[Inizializzazione]
Dopo l'accensione, il sensore accende automaticamente la luce al 100% di luminosità ed esegue un auto-controllo per 10 secondi. Durante l'inizializzazione, il sensore non è in grado di rilevare movimenti. Entra in modalità di rilevamento dopo l'inizializzazione, e durante questa, la lampada mantiene il 100% di luminosità.
![]()
[Impostazioni predefinite]
Sensibilità: 100% Tempo di mantenimento: 5s Sensore di luce diurna: Disabilita Periodo di standby: 0s Livello di dimmerazione in standby: 20%
[
Avviso di applicazione
]
l Il sensore deve essere installato da un elettricista professionista. Si prega di spegnere l'alimentazione prima di installare, cablare, modificare la configurazione. l
l
l
soglia di luce diurna
l La distanza di installazione del prodotto è raccomandata a più di 1,5 m; la distanza di installazione tra il prodotto e il router dovrebbe essere superiore a 1,5 m, in modo da non causare interferenze al normale funzionamento del sensore a microonde. l Il piano di montaggio del prodotto (ad esempio, substrato in alluminio, scheda PCB) deve avere una certa differenza di altezza rispetto al piano dell'antenna del modulo a microonde, e il piano dell'antenna del modulo a microonde deve essere più alto del piano adiacente di oltre 5 mm per ottenere il miglior effetto di rilevamento.l È necessario utilizzare un alimentatore stabilizzato DC con tensione di uscita stabile, bassa corrente e coefficiente di ripple
e il ripple dell'alimentatore deve essere inferiore a 50mV, e la corrente di carico minima dell'alimentatore deve essere superiore a 120mA, ed è anche consigliato impostare un condensatore elettrolitico di almeno 100uF
alimentazione in ingresso
l Installazione del prodotto il più lontano possibile da grandi apparecchiature metalliche, tubazioni, bocchette di condizionamento, bocchette di scarico, macchine per il fumo e altre scene, in modo da evitare che le vibrazioni delle apparecchiature influenzino l'effetto di rilevamento.l Il modulo a microonde dovrebbe evitare di essere vicino all'alimentatore AC, essere lontano dal ponte raddrizzatore dell'alimentatore, dal trasformatore, dai tubi di commutazione e da altri dispositivi ad alta potenza, per evitare interferenze di segnali ad alta frequenza al normale funzionamento del modulo a microonde.l Design del prodotto: la superficie dell'antenna del modulo a microonde e i circuiti circostanti devono evitare il flusso di correnti elevate, evitare trasformatori o componenti ad alta frequenza nelle vicinanze, la distanza dovrebbe essere di almeno 10 mm. l Durante il cablaggio, il lato dell'antenna e il lato dei componenti sul retro del prodotto non devono essere coperti da fili o avere correnti elevate che li attraversano, in modo da non influenzare il normale funzionamento del sensore.l La parte anteriore del prodotto e le vicinanze non possono essere dotate di accessori metallici o blocchi di vetro, in modo da non influenzare il normale funzionamento del sensore, mentre lo spessore della plastica dovrebbe essere il più possibile inferiore a 1 mm, troppo spesso influenzerà il rilevamento dei moduli a microonde e la direzionalità; la distanza tra il piano dell'antenna a microonde e il guscio dovrebbe essere superiore a 3,2 mm
Il piano dell'antenna del prodotto e il piano metallico (substrato in alluminio, guscio di ferro) devono avere una certa differenza di altezza, la distanza raccomandata è superiore a 0,5 mm.
