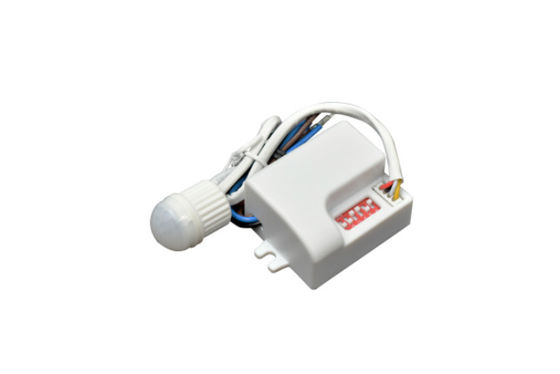

Dimensioni compatte Funzione di accensione / spegnimento PIR Sensore 4m Max Installazione adatta per il soffitto MC113S D IR

  • Compact Size Split ON/OFF Function PIR Sensor 4m Max Installation Suitable for Ceiling Light MC113S D IR
Luogo di origine Shenzhen, Cina
Marca Merrytek
Certificazione CE, RED
Numero di modello MC113S D IR
Quantità di ordine minimo 100 pezzi
Prezzo Negoziabile
Imballaggi particolari Busta a bolle + cartone + cartone esterno ((K=A)
Tempi di consegna 1, Ordine campione e piccolo: entro 5 giorni lavorativi dopo aver ricevuto il pagamento. 2, ordine i
Termini di pagamento T/T
Capacità di alimentazione 10000 pezzi/mese
Dettagli
Tensione operativa 220-240 V CA Alimentazione in stand-by ≤0,5 W
Modalità di lavoro ON/OFF Altezza di montaggio 3m (4m max)
Temperatura operativa -20℃~+55℃ Certificato CE, ROSSO
Tutta la vita 3 anni di garanzia@Ta 230Vac a pieno carico
Evidenziare

Sensore PIR di dimensioni compatte

,

Sensore PIR massimo 4m

,

Sensore PIR per luci di soffitto
Lasciate un messaggio
Descrizione di prodotto

[Caratteristiche del prodotto]



  • Progettato per apparecchi a LED, sensore PIR con funzione ON/OFF divisa montato all'interno.
  • Facile programmazione dell'area di rilevamento, tempo di attesa e soglia di luce diurna tramite interruttore DIP
  • Altezza massima di montaggio 4m



[Parametri]



Ingresso
Tensione operativa 220-240Vac
Tensione nominale 230Vac
Potenza in standby ≤0.5W
Test di sovratensione 1KV(L/N, EN61000-4-5)
Uscita
Modalità di lavoro ON/OFF
Tipo di carico Carico induttivo/Carico resistivo
Potenza del carico 400W@230VAC(Carico induttivo),800W @230VAC(Carico resistivo).
Corrente di spunto del carico 30A (50% Ipeak, Twidth 200us @230Vac pieno carico, avviamento a freddo)
Parametri del sensore
Modalità di rilevamento PIR
Tempo di attesa 5s/30s/3min/10min impostazione DIP
Area di rilevamento N/A
Sensore di luce diurna 5Lux/15Lux//50Lux/Disabilitato (Diffusione) tramite selettore rotativo
Raggio di rilevamento

Montaggio a soffitto a 3m di altezza, r≥3m@0.6~1m/s direzione tangenziale

Montaggio a parete a 1.2m di altezza, r≥6m@0.6~1m/s direzione tangenziale

Condizioni di prova: sensibilità 100%, interni, nessuna luce solare diretta sul sensore,

nessun vento, Temperatura 25℃
Altezza di montaggio 3m (4m Max)
Ambiente
Temperatura operativa -20℃~+55℃
Temperatura di stoccaggio -40℃~+80℃, umidità≤85%(Non condensante)
Standard di certificazione
Standard di sicurezza (LVD) EN61058-1-2, EN61058-1
Sovratensione 1KV(L/N, EN61000-4-5)
Standard EMC EN55015
Requisiti ambientali Conforme a RoHS 2.0, Reach
Certificati CE, RED
Grado di protezione IP IP20
Classificazione del prodotto Classe II
Altro
Cablaggio Filo di piombo, filo AC :(L:Marrone L’:Rosso N:Blu):diametro filo: 0.5mm2
Installazione Montaggio interno
Confezione Sacchetto di bolle + cartone + scatola esterna(K=A)
Peso netto 43.4±3g
Durata 3 anni di garanzia@Ta 230Vac pieno carico



[Informazioni sul prodotto]



  • Dimensioni (unità: mm)

   Dimensioni compatte Funzione di accensione / spegnimento PIR Sensore 4m Max Installazione adatta per il soffitto MC113S D IR

  • Cablaggio & Funzione

Dimensioni compatte Funzione di accensione / spegnimento PIR Sensore 4m Max Installazione adatta per il soffitto MC113S D IR



[Istruzioni di installazione]

​

​Dimensioni compatte Funzione di accensione / spegnimento PIR Sensore 4m Max Installazione adatta per il soffitto MC113S D IR



[Area di rilevamento]



Dimensioni compatte Funzione di accensione / spegnimento PIR Sensore 4m Max Installazione adatta per il soffitto MC113S D IR

[Inizializzazione]



Dopo l'accensione, il sensore accende automaticamente la luce al 100% di luminosità e spegne la luce in 12±3 secondi. Durante l'inizializzazione, il sensore non è in grado di rilevare movimenti.



[Impostazione predefinita]



Sensibilità: 100% Tempo di attesa: 5s Sensore di luce diurna: Disabilitato



[Avviso di applicazione]



  • Il sensore deve essere installato da un elettricista professionista. Si prega di spegnere l'alimentazione prima di installare e cablare.
  • L'altezza tipica di installazione è di 3m. È solo per uso interno, al fine di evitare falsi scatti dovuti alla temperatura ambiente. Si prega di non installare in luoghi sensibili alle variazioni di temperatura o flusso d'aria, per evitare guasti al rilevamento dovuti a falsi scatti o alte temperature.
  • I sensori devono essere tenuti lontani da condizionatori d'aria, frigoriferi, bocchette di scarico, forni e altri luoghi sensibili alle variazioni di temperatura dell'aria.
  • I sensori non devono essere ostruiti da schermi, mobili, grandi bonsai o altri oggetti isolanti all'interno dell'area di rilevamento.
  • Gli oggetti riflettenti devono essere evitati direttamente di fronte al sensore, la luce riflessa causerà l'attivazione errata del sensore.
  • I sensori non devono essere installati all'interno direttamente di fronte a una finestra, altrimenti il disturbo del flusso d'aria termico all'esterno della finestra e il movimento delle persone causeranno falsi allarmi. La sensibilità dei sensori PIR al corpo umano è anche altamente correlata alla direzione del movimento umano, il movimento radiale è alla minima sensibilità, mentre è altamente sensibile alla direzione trasversale (perpendicolare al raggio).
  • Gli standard di rilevamento della distanza: Di notte, temperatura ambiente interna di 25℃, umidità 50-70%, temperatura superficiale del corpo umano di 36-37 gradi, persone che camminano nella direzione trasversale alla velocità di 0.6 ~ 1m / s. L'angolo di rilevamento massimo del prodotto si basa sull'impostazione di massima sensibilità, se impostato a bassa sensibilità non può soddisfare l'angolo di rilevamento massimo. La distanza di rilevamento è correlata all'altezza del tester, all'altezza di installazione e all'ambiente di lavoro, ecc.
  • Poiché la sonda del sensore PIR è relativamente fragile, prestare attenzione alla protezione durante la produzione, lo stoccaggio, la manipolazione, il trasporto, l'installazione da parte del consumatore, ed è necessario maneggiarla delicatamente e riporla senza un imballaggio protettivo efficace. Se il prodotto cade, la sonda a infrarossi potrebbe presentare crepe nascoste o danni al chip interno, quindi non funzionerà o si attiverà erroneamente.
