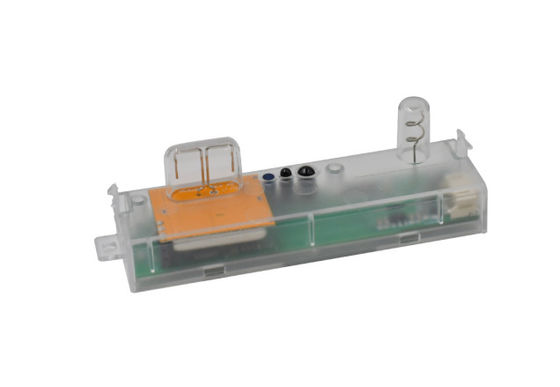

2Controller di rete wireless.4G adatto a apparecchiature LED slim

  • 2.4G Wireless Networking Controller Suitable For Slim LED Fixtures Long Lifetime
Luogo di origine Shenzhen, Cina
Marca Merrytek
Certificazione CE
Numero di modello MC087D 99 B
Quantità di ordine minimo 100 pezzi
Prezzo negotiable
Imballaggi particolari Cartuccio + cartone di carta(K=A)
Tempi di consegna 1, Ordine campione e piccolo: entro 5 giorni lavorativi dopo aver ricevuto il pagamento. 2, ordine i
Termini di pagamento T/T
Capacità di alimentazione 10000 pezzi/mese

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tensione nominale 12±1VDC Voltaggio di onda < 100mVp-p
Segnale di uscita 0-10V segnale di attenuazione/segnale di attenuazione PWM Altezza di montaggio 3m (massimo 6m)
Temperatura di funzionamento -25°C a 60°C Certificato CE
Tutta la vita 5 anni di garanzia
Evidenziare

2Controller di rete wireless 4G

,

Controller di rete wireless per apparecchi a LED snelli

,

Controller di rete wireless a lunga durata di vita
Lasciate un messaggio
Descrizione di prodotto

[Caratteristiche del prodotto]

  • Reti di raggruppamento tramite wireless 2.4G, senza bisogno di paring o gateway.
  • Antenna a microonde a due poli brevettata, senza false accensioni quando installata sotto il vassoio LED in metallo.
  • Testa senor a microonde super stretta, adatta a essere fissata in lampadine LED sottili.
  • Tutti i parametri dei sensori possono essere impostati dal telecomando.
  • Funzione di emissione 0-10V o PWM dim, 2-step/3-step dim
  • 6 metri al massimo. Altezza della bocca.



[Parametri]



Input
Voltaggio nominale 12±1VDC
Corrente di lavoro 55 ± 5mA
Voltaggio di onda < 100mVp-p
Ouscita
Segnale di uscita ○0-10V segnale di attenuazione ○ Segnale di attenuazione PWM
Parametri di rilevamento
Frequenza di lavoro 50,8 GHz ± 75 MHz, banda ISM
Potenza di trasmissione 1mW Max.
Area di rilevamento) 100% / 75%/50%/25% ((MH17);100% / 50%/25% ((MH15)
Tempo di sospensione

30s/1min/3min/5min/10min/20min/30min ((MH17));

30s/1min/3min ((MH15)
Periodo di attesa

0s/10s/1min/3min/5min/10min/30min/+∞(MH17);

5min/10min/ +∞(MH15)
Sensore della luce diurna Limita di luce diurna

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux (disattivato) (MH17)

15Lux/ 50Lux/ (disattivato)
Priorità della luce del giorno 开 关
5Lux 55-105Lux MH17
15Lux 65-115Lux MH17; MH15
30Lux 80-130Lux MH17
50Lux 100-150Lux MH17; MH15
100Lux 150-250Lux MH17
150Lux 200-300Lux MH17
MH17 premere il tasto P attivare la priorità della luce diurna;MH15;MH15 Stan-by period time set ∞ attivare la priorità della luce diurna
Livello DIM di stand-by 10%/ 20%/ 30%/ 50% (MH17);10%/ 30% ((MH17)
Distanza di rilevamento (radius)

Montaggio in soffitto (altezza: 3 m): 0,3 m/s ≥ 3 m, 1 m/s ≥ 2,5 m

Montaggio a parete ((altezza: 2m): 0,3m/s ≥ 5m, 1m/s ≥ 3m

Condizioni di prova: il prodotto è impostato al 100% di sensibilità e non vi è alcuna oclusione evidente nella stanza di 60 m2.
Altezza dell'impianto 3m (massimo 6m)
Modulo wireless
Frequenza di funzionamento 2.400-2.483 GHz
Potenza di trasmissione 6 dBm
Gruppo Un gruppo massimo di nodi 32 Pcs
Distanza di trasmissione 15m MAX ((distanza di trasmissione punto-punto in area aperta)
Eambiente
Temperatura di funzionamento -25°C a 60°C
Temperatura di conservazione -40°C~80°C, umidità ≤85% (non condensante)
CertificazioneSTandardi
Certificato CE
Requisiti ambientali Rispetto alla RoHS 2.0, requisiti di raggiungimento
Grado di protezione IP20
OLoro
Cablaggio terminale a 3 pin da 2,0 mm
Requisiti di installazione impianto integrato
Requisiti di imballaggio Cartone + cartone di carta ((K=A)
Peso netto 23.5 ± 3 g
La vita 5 anni di garanzia


[Descrizione della funzione]



√funzione ON-OFF Periodo di stand-by impostato su 0s
√ scurezza in 2 passaggi Perodo di stand-by impostato su ?? + ∞, sensore di luce diurna impostato su ?? Alto
√ attenuazione in 3 passaggi Il periodo di stand-by deve essere impostato su 5 min/10 min
√Priorità della luce del giorno Per il sensore di luce diurna, impostare il numero di segnalazioni:
√ raggruppamento Gruppo remoto 1-8 e segnale Rx impostato per sensore



[Diagramma]



  • Dimensionen

2Controller di rete wireless.4G adatto a apparecchiature LED slim 0

Installazione a vite

2Controller di rete wireless.4G adatto a apparecchiature LED slim 1

Installazione della struttura della chiusura



  • cablaggio,Funzione

2Controller di rete wireless.4G adatto a apparecchiature LED slim 2

2Controller di rete wireless.4G adatto a apparecchiature LED slim 3

  • Installazione

2Controller di rete wireless.4G adatto a apparecchiature LED slim 4

  • Diagramma delle radiazioni

- Sì.

- Sì.2Controller di rete wireless.4G adatto a apparecchiature LED slim 5



[Remote Contro]- Non lo so.



2Controller di rete wireless.4G adatto a apparecchiature LED slim 6



[Inizializzazione]



Quando si accende per la prima volta, il sensore accende la luce al 100% di luminosità, e la luce si spegne dopo 10 secondi.segnale di movimento non sarà rilevato.



[Impostazione predefinita]



Area di rilevamento: 100%; Tempo di attesa: 10 secondi; Periodo di stand-by: 0 secondi; Sensore di luce diurna: disabilitato; Livello di attenuazione di stand-by: 10%.



[Avviso di domanda]



  • Il sensore deve essere installato da un elettricista professionista.
  • La distanza di rilevamento è legata a fattori quali la velocità di movimento dell'oggetto in movimento, le dimensioni dell'oggetto in movimento, l'altezza di installazione, l'angolo di installazione,se l'ambiente di installazione è apertoLa distanza di rilevamento indicata nella specifica è un valore tipico, che è di 165 cm/65 kg e viene testata in ambiente aperto all'interno.
  • Quando il sensore a microonde è installato sul muro, la distanza di rilevamento sarà notevolmente aumentata rispetto a quella installata sul soffitto.per favore ridurre la sensibilità di utilizzo o contattare la nostra azienda per confermare le impostazioni di utilizzoLa soglia di sensibilità alla luce è in un ambiente soleggiato, senza ombre e con condizioni di riflessione diffuse della luce ambientale.il valore di illuminazione rilevato dal sensore luminoso può essere diverso
  • I parametri del sensore possono dover essere riconfigurati in ambienti di installazione diversi, si prega di consultare le seguenti istruzioni o contattare il fabbricante
  • Questo sensore è solo per l'uso interno, vento e pioggia all'aperto, e gli oggetti in movimento circostanti causeranno falso innesco
  • L'altezza di installazione del prodotto sensore non può superare i 6 metri e l'altezza ottimale è di 3 metri; la distanza tra i due sensori deve essere superiore a 3 metri
  • Quando il sensore è installato in una lampada di metallo, su una superficie riflettente di metallo o in un ambiente chiuso stretto, le microonde si rifletteranno più volte e causeranno una falsa attivazione.Riduce la sensibilità del sensore o contatta il produttore per assistenza tecnica.
  • Si prega di assicurarsi che non ci siano segnali in movimento come ventilatori, motori CC, condotte fognarie, prese d'aria, ecc. attorno al sensore, altrimenti il sensore potrebbe causare una falsa attivazione.
  • Le microonde non possono penetrare il metallo, evitare di installare in lampade metalliche chiuse o semicercate, e non dovrebbe esserci alcun metallo o vetro che blocchi il prodotto
  • Sensore con diversi driver 0-10V/PWM, L'effetto di luce bassa può essere diverso
  • Deve essere utilizzata una fonte di alimentazione a corrente continua regolata con tensione di uscita stabile e coefficiente di ripple LOW.
  • Le specifiche e i parametri del prodotto possono essere ottimizzati senza preavviso
  • Per il nuovo ambiente di installazione, si raccomanda di testare 5 campioni prima dell'installazione.
