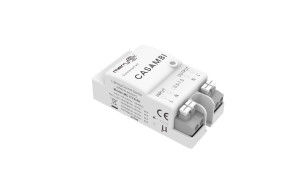

Casambi ON/OFF Sensor Disegno di dimensioni compatte adatto alla maggior parte degli apparecchi di illuminazione

  • Casambi ON/OFF Sensor Compact Size Design Suitable for Most Light Fixtures
Luogo di origine Shenzhen, Cina
Marca Merrytek
Certificazione CE, RED, TUV
Numero di modello MC177S B1
Quantità di ordine minimo 100 pezzi
Prezzo Negoziabile
Imballaggi particolari Borsa a bolle + cartone + cartone(K=A)
Tempi di consegna 1, Ordine campione e piccolo: entro 5 giorni lavorativi dopo aver ricevuto il pagamento. 2, ordine i
Termini di pagamento T/T
Capacità di alimentazione 10000 pezzi/mese

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tensione nominale 100-240VAC 50/60HZ Potenza in stand-by ≤ 0,5 W
Controllo dell'uscita Innesco-sconnessione Altezza di montaggio 2.5-6m (montatura in soffitto)
Temperatura di funzionamento -25~60°C Certificato CE, RED, TU
Tutta la vita 5 anni di garanzia @Ta
Evidenziare

Fabbricazione di luci Sensore ON/OFF

,

Sensore ON/OFF di dimensioni compatte

,

Sensore Casambi ON/OFF
Lasciate un messaggio
Descrizione di prodotto

[Caratteristiche del prodotto]

  • Casambi Bluetooth mesh networking è stato adottato, casambi App è stato utilizzato per progettare parametri e impostare scenari di applicazione
  • Conforme ai nuovi standard ERP; bassa potenza di stand-by.
  • 5.8GHz banda d'onda ISM senza licenza per microonde; gli ordini in blocco sono conformi all'approvazione RED&TUV.
  • Disegno di dimensioni compatte, può essere incorporato nella maggior parte degli apparecchi di illuminazione.
  • I terminali di ingresso e di uscita sono convenienti da collegare.
  • Garanzia di 5 anni



[Parametri]



Input
Tensione nominale 100-240VAC 50/60Hz
Potenza in stand-by ≤ 0,5 W
Prova di sovratensione L-N: 1 kV
Prodotto
Controllo dell'uscita Attivazione
Capacità di carico 400W ((induttivo) ; 800W ((resistivo)
Capacità di sovratensione massima 30A (50% di picco, secondo = 200us, 230Vac a pieno carico, avvio a freddo)
Parametro del sensore
Frequenza di funzionamento 50,8 GHz ± 75 MHz, banda d'onda ISM.
Potenza di trasmissione 0.5mW al massimo.
Rilevazione del raggio

Installazione in soffitto altezza 3m: 1m/s ≥ 2,5m, 0,3m/s ≥ 2,5m

Condizione di prova: impostazione del prodotto per la sensibilità al 100%, spazio aperto interno di 60 m2
Altezza di montaggio 2.5-6m (montatura a soffitto), 2-3m (montatura a parete)
Sensibilità del sensore Impostazione dell'app Casambi
Tempo di attesa Impostazione dell'app Casambi
Sensore della luce diurna Impostazione dell'app Casambi
Non wirelessparametri
Modulo BLE Casambi Bluetooth
Frequenza di lavoro 2.402-2.480GHz
Potenza di trasmissione +8 dBm (max)
Distanza di trasmissione 15 m ((distanza visibile)
Identificatore dell'apparecchio 35481
Ambiente
Temperatura di funzionamento -25~60°C
Temperatura di conservazione -40°C~80°C, umidità: ≤85% (non condensabile)
Temperatura massima della conchiglia (Tc) 80°C
Standard di certificato
Certificato CE, RED, TUV
AmbienteRequisito Conforme alla RoHS 2.0, raggiungere
Classificazione IP IP20
Categoria di prodotto Classe
Altri
Cablaggio Blocco terminale di tipo press-in, cablaggio da 0,75 a 1,5 mm2
Installazione Impianto interno
Pacco Borsa a bolle + cartone + cartone(K=A)
Peso netto 370,8 ± 3 g
Durata di vita 5 anni di garanzia @Ta



[Informazioni sul prodotto]

  • Dimensione (unità: mm)

Casambi ON/OFF Sensor Disegno di dimensioni compatte adatto alla maggior parte degli apparecchi di illuminazione 0

  • Funzione

Casambi ON/OFF Sensor Disegno di dimensioni compatte adatto alla maggior parte degli apparecchi di illuminazione 1

  • Cablaggio

Casambi ON/OFF Sensor Disegno di dimensioni compatte adatto alla maggior parte degli apparecchi di illuminazione 2

Nota:

*Il sensore è progettato per collegare un solo carico.



[Diagramma di cablaggio]

Casambi ON/OFF Sensor Disegno di dimensioni compatte adatto alla maggior parte degli apparecchi di illuminazione 3

* Il sensore è progettato per collegare un solo carico.



[Istruzione per l'installazione]



Casambi ON/OFF Sensor Disegno di dimensioni compatte adatto alla maggior parte degli apparecchi di illuminazione 4



Nota:

Quando si installa, si prega di prestare attenzione alla parte anteriore dell'antenna a microonde non è permesso di essere bloccato da metallo.

La linea di ingresso AC deve mantenere una distanza di più di 11,5 mm dall'induttanza BUCK, altrimenti causerà un fallimento della conduzione.



[Rango di rilevamento]



Casambi ON/OFF Sensor Disegno di dimensioni compatte adatto alla maggior parte degli apparecchi di illuminazione 5



[Inizializzazione]



Quando il sensore viene acceso per la prima volta, l'indicatore lampeggia 6 volte e si spegne dopo 15 secondi.



[Impostazione predefinita]



Sensibilità: 100%, tempo di attesa: impostazione dell'app, sensore di luce diurna: impostazione dell'app



[Avviso di domanda]



  • Il sensore deve essere installato da un elettricista professionista.
  • Le microonde non possono penetrare il metallo. Non posizionare il prodotto in una lampada di metallo chiusa o semicercata. Né il metallo né il vetro devono coprire il prodotto.Se l'antenna deve passare attraverso la piastra di metallo, si prega di assicurarsi che la parte superiore del sensore sia vicina alla piastra metallica.
  • Si raccomanda di mantenere la distanza di installazione tra i sensori superiore a 2 metri.e si raccomanda che la distanza di installazione tra sensori e router sia superiore a 2 mLa superficie dell'antenna del sensore a microonde deve essere lontana dall'input AC e dall'output DC per evitare segnali a bassa/alta frequenza che influenzino il normale funzionamento dell'antenna del sensore a microonde.
  • L'area di sensibilità è correlata alla velocità di movimento degli oggetti, alle dimensioni degli oggetti in movimento, all'altezza di montaggio, all'angolo di montaggio, all'ambiente di lavoro, ai materiali riflettenti e così via.Data l'area di rilevamento è il valore tipico misurato da tester di 165 cm di altezza in ambiente aperto interno.
  • Questo modello è adatto per l'installazione in soffitto, se viene utilizzato l'installazione a parete, la zona di rilevamento dei sensori a microonde è notevolmente aumentata,e può causare il fenomeno di microonde penetrare la parete o la luce non si spegne. Si prega di regolare la sensibilità al 10%. Se la sensibilità del 10% non può essere utilizzata, si prega di evitare l'installazione a parete o chiedere al produttore un supporto tecnico.
  • Le soglie di luce diurna sono misurate in una giornata di sole senza ombra e in uno stato di riflessione diffusa della luce ambientale.Ambienti e climi diversi causano valori di luminosità diversi che i sensori di luce diurna misurano.
  • Il sensore non deve essere coperto o nascosto da metallo, PCB, vassoio a LED ecc. La distanza tra l'antenna del sensore e i materiali circostanti deve essere superiore a 5 mm.Non dovrebbero esserci tracce di metallo o PCB vicino all'antenna del sensoreLo spessore raccomandato del coperchio è di 2 mm e la distanza tra l'antenna sensore e il coperchio deve essere superiore a 3,2 mm.
  • I segnali di vibrazione saranno considerati segnali di movimento per il sensore di attivazione.prese di aria condizionata, ventilatori di scarico, prese di scarico di fumo, ventilatori che tremano, ecc. Gli animali domestici nella zona di rilevamento possono causare un falso innesco.
  • La superficie dell'antenna del modulo a microonde deve essere lontana da ingresso AC, uscita DC, ponte rettore, trasformatore,tubi di commutazione e altri dispositivi ad alta potenza per evitare segnali ad alta frequenza che influenzino il normale funzionamento dell'antenna del sensore a microonde.
  • Il sensore è destinato solo all'uso interno. L'effetto impermeabile per l'uso esterno o semi-esterno sarà influenzato. Vento, pioggia e oggetti in movimento possono causare una falsa attivazione.Quando il sensore è installato in una lampada metallica, una superficie riflettente metallica o un piccolo ambiente chiuso, il microonde si rifletterà molte volte e causerà un falso innesco,Riduzione della sensibilità o richiesta di supporto tecnico dal costruttore.
  • Quando la temperatura ambiente è superiore a 80'C, può essere attivata la protezione contro la temperatura eccessiva (recupero automatico dopo raffreddamento)
  • Per il nuovo ambiente di installazione, si raccomanda di testare 5 campioni prima dell'installazione.
