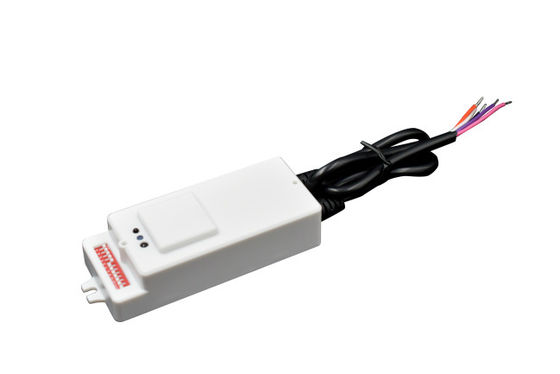

Sensore di movimento dimmabile UL certificato 15m Altezza massima di installazione MC083V 99

  • Dimmable UL Certified Motion Sensor 15m Max Installation Height MC083V 99
Luogo di origine Shenzhen, Cina
Marca Merrytek
Certificazione UL, CE
Numero di modello MC083V 99
Quantità di ordine minimo 100 pezzi
Prezzo Negoziabile
Imballaggi particolari Borsa a bolle + cartone + cartone(K=A)
Tempi di consegna 1, Ordine campione e piccolo: entro 5 giorni lavorativi dopo aver ricevuto il pagamento. 2, ordine i
Termini di pagamento T/T
Capacità di alimentazione 10000 pezzi/mese
Dettagli
Tensione nominale 120/277V AC 50/60Hz ((USA); 220-240VAC 50/60Hz ((Europa) Controllo dell'uscita Segnale di attenuazione ON-OFF / 0-10VDC
Frequenza operativa Banda d'onda ISM da 5,8 GHz ±75 MHz. Altezza di montaggio 12 m (massimo 15 m)
Temperatura operativa -25~60°C ((-13~140°F) Certificato UL, CE
Tutta la vita 5 anni di garanzia
Evidenziare

Sensore di movimento UL dimmabile

,

L'UL ha certificato il sensore di moto

,

15m Max UL Sensore di movimento
Lasciate un messaggio
Descrizione di prodotto

[Caratteristiche del prodotto]

  • Antenna a microonde brevettata, altezza di montaggio massima 15m, adatta per l'installazione nella maggior parte dei magazzini
  • Funziona con driver LED dimmerabile 1-10V, facile da ottenere la funzione di dimmerazione a 2 o 3 stadi
  • Supporta modalità ad alta e bassa sensibilità (per soffitti metallici, ambienti di montaggio con riflettori metallici)
  • I dati del sensore possono essere impostati tramite interruttore DIP e telecomando.
  • 5 anni di garanzia
  • Certificato UL



[Parametri]

Ingresso
Tensione nominale 120/277V AC 50/60Hz (USA); 220-240VAC 50/60Hz (Europa)
Potenza in standby ≤0.5W
Test di sovratensione 1kV(L/N,EN61000-4-5)
Uscita
Controllo uscita ON-OFF Segnale di dimmerazione 0-10VDC
Capacità di carico 4A @120Vac 3A @277Vac
Capacità massima di sovratensione 50A (50% Ipeak, larghezza impulso =200us, 230Vac a pieno carico, avviamento a freddo);
Dimmerazione 0-10V

< 50mA (sorgente a corrente non costante)

10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50% (4.9-5.1V)
Parametro sensore
Frequenza operativa 5.8 GHz ±75MHz, banda d'onda ISM.
Potenza di trasmissione Massimo 3mW.
Tempo di mantenimento 5S/30S/1min/3min/20min/30min/60min (impostazione tramite DIP)
5s/30s/1min/3min/5min/10min/20min/30min (impostazione tramite telecomando)
Livello di dimmerazione in standby 20%(1.9-2.1V)/30%(2.9-3.1V) (impostazione tramite DIP)
10%(1.4-1.6V)/20%(1.9-2.1V)/30%(2.9-3.1V)/50%(4.9-5.1V) (impostazione tramite telecomando)
5s/30s/1min/3min/5min/10min/20min/30min (impostazione tramite telecomando)
Periodo di standby 0S/5S/5min/10min/30min/60min/+∞ (impostazione tramite DIP)
0s/10s/1min/3min/5min/10min/30min/+∞ (impostazione tramite telecomando)
Rilevamento 100%/75%/50%/25% (impostazione tramite DIP)
100%/75%/50%/25% (impostazione tramite telecomando)
Sensore di luce diurna Soglia luce diurna 5lux/15lux/30lux/50lux/100lux/150lux/Disabilita
5lux/15lux/30lux/50lux/100lux/150lux/Disabilita (impostazione tramite telecomando)
Priorità luce diurna ON Off

5lux/15lux/

30lux/50lux

 Valore di accensione+(50-150Lux)
100lux Valore di accensione+(50-150Lux)
150lux Valore di accensione+(50-150Lux)
Raggio di rilevamento

montaggio a soffitto 12m r≥3m@1m/s, 39.4ft r≥10ft@3.28ft/s

Condizione di test: sensibilità 100%, area interna aperta di 60°.
Altezza di montaggio 12m (massimo 15m) (massimo 39.4ft, massimo 49.2ft)
Ambiente
Temperatura operativa -25~60°C(-13~140°F)
Temperatura di stoccaggio -40°C~80°C (-40~176°F), Umidità: ≤85% (non condensante)
Standard certificazione
Certificato UL(in attesa) CE
Requisitoambientale Conforme a RoHS 2.0, Reach
Standard di sicurezza EN61058-1, UL60703-1
Standard EMC EN300440; EN301489-1; EN55015; EN61547; EN61000-3-2; EN61000-3-3; EN62479
Grado IP IP20
Classe prodotto Classe II
Altro
Cablaggio

Cavo AC: (L:Nero; N:Bianco; L':Rosso)

1-10V: (GND:Rosa; 10V:Viola)
Installazione Integrato
Confezione Sacchetto a bolle + Divisorio + Cartone (K=A)
Peso netto 129.4±5g
Durata 5 anni di garanzia @Ta



[Funzione]



Funzione ON-OFF Periodo di standby impostato su "0s"
Dimmerazione a 2 stadi Periodo di standby impostato su "+∞"
Dimmerazione a 3 stadi Periodo di standby impostato su "5S/5min/10min/30min/1h"
Priorità luce diurna Periodo di standby impostato su "+∞"


[Informazioni sul prodotto]

Sensore di movimento dimmabile UL certificato 15m Altezza massima di installazione MC083V 99

[Schema di cablaggio]

Sensore di movimento dimmabile UL certificato 15m Altezza massima di installazione MC083V 99

*Il sensore è progettato per collegare un solo carico. Il collegamento di più carichi può danneggiare il sensore.



[Istruzioni di installazione]

Sensore di movimento dimmabile UL certificato 15m Altezza massima di installazione MC083V 99

Sensore di movimento dimmabile UL certificato 15m Altezza massima di installazione MC083V 99

[Area di rilevamento]



Sensore di movimento dimmabile UL certificato 15m Altezza massima di installazione MC083V 99



[Telecomando]

Sensore di movimento dimmabile UL certificato 15m Altezza massima di installazione MC083V 99

[Inizializzazione]



Dopo l'accensione, il sensore accende automaticamente la luce al 100% di luminosità e la spegne in 10 secondi. Durante l'inizializzazione, il sensore non è in grado di rilevare movimenti.



[Impostazione predefinita]



Sensibilità: 100%, Tempo di mantenimento: 5s, Sensore luce diurna: Disabilitato, Periodo di standby: 0s, Livello di dimmerazione in standby: 20%



[Avviso di applicazione]



  • Il sensore deve essere installato da un elettricista professionista. Si prega di spegnere l'alimentazione prima di installare, cablare o modificare le impostazioni dell'interruttore DIP.
  • L'area di sensibilità è correlata alla velocità di movimento degli oggetti, alle dimensioni degli oggetti in movimento, all'altezza di montaggio, all'angolo di montaggio, all'ambiente di lavoro, ai materiali riflettenti, ecc. L'area di rilevamento fornita è un valore tipico misurato da tester di 165 cm/65 kg in un ambiente interno aperto.
  • L'area di rilevamento del sensore a microonde quando installato a parete sarà notevolmente aumentata rispetto a quando installato a soffitto. Se si adotta un soffitto a parete, si prega di ridurre la sensibilità o di contattare la nostra azienda per confermare le impostazioni di utilizzo. Le soglie di luce diurna sono misurate in una giornata di sole senza ombre e in uno stato di riflessione diffusa della luce ambientale. Diversi ambienti e climi causano valori di luminosità diversi che il sensore di luce diurna misura.
  • I parametri del sensore potrebbero dover essere riconfigurati in diversi ambienti di installazione, fare riferimento alle seguenti istruzioni o contattare il produttore.
  • Il sensore è solo per uso interno. L'effetto impermeabile per uso esterno o semi-esterno sarà compromesso. Vento, pioggia e oggetti in movimento possono causare attivazioni errate.
  • L'altezza di installazione del prodotto sensore non può superare i 15 metri, e l'altezza ottimale è di 12 metri. La distanza tra i due sensori deve essere superiore a 3m.
  • Quando il sensore è installato in una lampada metallica, su una superficie riflettente metallica o in un piccolo ambiente chiuso, le microonde si rifletteranno più volte causando attivazioni errate. Si prega di ridurre la sensibilità del sensore o di contattare il produttore per supporto tecnico.
  • Si prega di assicurarsi che non ci siano segnali di movimento come ventilatori, motori DC, tubi di scarico, prese d'aria, ecc. intorno al sensore, altrimenti il sensore potrebbe causare attivazioni errate.
  • Le microonde non possono penetrare il metallo. Non posizionare il prodotto in una lampada metallica chiusa o semi-chiusa. Né il metallo né il vetro sono ammessi sopra il prodotto.
  • Per il nuovo ambiente di installazione, si consiglia di testare 5 campioni prima dell'installazione.
