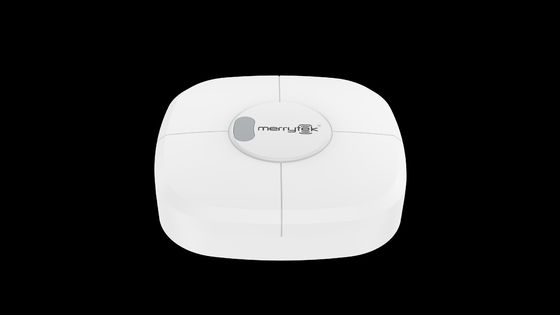

Altezza di montaggio 12 m Funzione di raggruppamento 2.4G RF sensore di movimento a microonde interruttore di risparmio energetico con montaggio in superficie

Altezza di montaggio 12 m Funzione di raggruppamento 2.4G RF sensore di movimento a microonde interruttore di risparmio energetico con montaggio in superficie

MSA224 RF è un sensore a microonde a 5,8 GHz con elevato guadagno di antenna e ampia gamma di rilevamento, che supporta un'installazione massima di 15 metri.può rilevare con precisione i movimenti umani in quasi tutti gli spazi particolari come magazzini / hall / palestre, ecc per attivare le applicazioni di scena intelligente.

1. Caratteristica del prodotto:

1) Tecnologia di antenna a microonde ad alto guadagno 5,8 GHz brevettata Merytek

2) Supporto di installazione di massima 12 m di altezza

3) Disponibile controllo di gruppo RF wireless 2.4G

4)Uscita disponibile di un interruttore di relè di un canale

5) capacità di carico resistivo di 800W o di carico induttivo di 400W

6) Disponibile rilevamento del sensore di luce diurna

7) Disponibile il montaggio in superficie

8)L'area di rilevamento, l'orario di attesa e la soglia di luce diurna possono essere impostati da un interruttore remoto o DIP

9) gamma di rilevamento massima da 6 a 9 m in base all'installazione a 12 m

10) Potenza di radiazione ultra-bassa, nessun danno per l'uomo

11)Performance stabile, non influenzata da temperatura, umidità, rumore, flusso d'aria, polvere e luce

2. Parametri

3. Dimensione

4. cablaggio

Commenti:

1. Il nostro sensore è raccomandato layout in cerchio UPS per garantire l'esecuzione istantanea scena intelligente o di funzionamento apparecchi elettrici

2. LN terminale sta per ingresso AC, e LN sta per uscita AC, si prega di cablaggio correttamente

3La capacità massima di carico di un sensore è di 800w di carico resistivo e 400w di carico induttivo per un singolo carico.consigliamo di aggiungere un contattore CA nel nostro terminale LN di uscita per evitare momentaneo sovraccarico di sovratensione.

5. Inizializzazione

Dopo 20 secondi, è possibile utilizzare il nostro telecomando MH15 per regolare l'area di rilevamento.,tempo di attesa, sensori di luce diurna, ecc.

6Impostazione predefinita di fabbrica

Area di rilevamento:100% Tempo di attesa:5s Limita di luce diurna: disabilitato

7- Rilevamento di distanza.

8. Descrizione della funzione

1"MSA224 RF può controllare carichi elettrici come l'illuminazione in modo indipendente o eseguire il controllo di gruppo master-slave, di seguito sono riportate le sue istruzioni dettagliate:

Se la rete wireless è composta da MSA224 RF A e sono assegnati allo stesso canale di lavoro come modalità di trasmissione, allora qualsiasi sensore innescato innescherà altri sensori

2, se alcuni MSA219 RF A sono impostati come master e alcuni MSA224 RF A o MSA058 RF sono impostati come slave nello stesso canale, allora solo master MSA219 RF A può funzionare come TX, slave può funzionare solo come RX

9- Manuale del telecomando MH15
