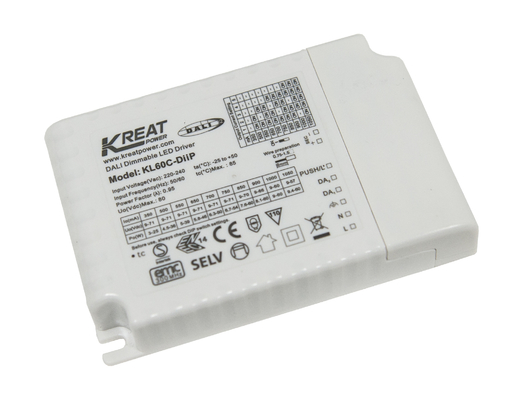

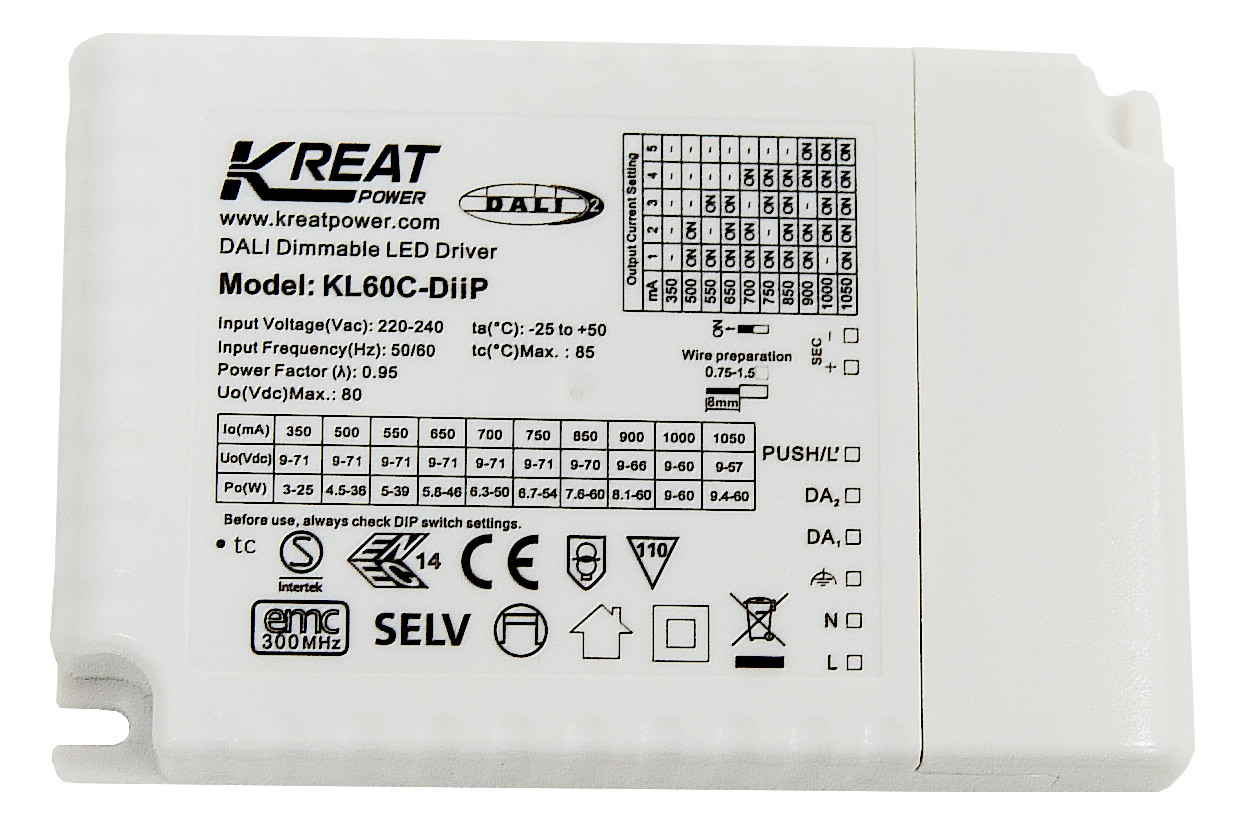

A risparmio energetico 60W Dali LED Dimmable LED Driver per il funzionamento a corrente costante

  • Energy-saving 60W Dali LED Dimmable LED Driver for Constant Current Operation
  • Energy-saving 60W Dali LED Dimmable LED Driver for Constant Current Operation
Luogo di origine Shenzhen, Cina
Marca KREATPOWER
Certificazione CE, ENEC
Numero di modello KL60C-DiiP
Quantità di ordine minimo 100 pezzi
Prezzo Negotiable
Imballaggi particolari Sacco a bolla + parete divisoria + scatola esterna (K = A)
Tempi di consegna 12, Ordine in massa: 4-5 settimane dopo aver ricevuto il deposito.
Termini di pagamento T/T
Capacità di alimentazione 20,000pcs al mese

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Intervallo di tensione 198-264V AC 50Hz /60Hz Potere standby ≤0.5w
modalità di funzionamento Constant Current Efficienza del lavoro 86% Max. @ 230V AC (1050mA a pieno carico)
Temperatura di funzionamento -25℃~50℃ Metodo di controllo Dimming PUSH primario, dimming DALI
Dimensione dell'impianto 123 * 79 * 24 mm Garanzia 5 anni di garanzia @Ta 230V a pieno carico
Evidenziare

Guidatore a LED a risparmio energetico

,

Guida a LED a corrente costante 60 W dimmabile

,

Driver a LED a riduzione dell'energia Dalí
Lasciate un messaggio
Descrizione di prodotto

60W Dali LED Dimmable LED driver



[Caratteristica del prodotto]

1) con funzione di attenuazione DALI; funzione primaria di attenuazione Push e memoria di stato.

2) Nessun lampeggiamento nella gamma di attenuazione completa.

3) Ridurre la corrente di uscita dopo una temperatura superiore.

3)Con protezione da cortocircuito / sovra tensione di uscita, protezione da sovra-temperatura di tutta la macchina,Riduzione della corrente di uscita dopo una temperatura superiore.

4) Consumo di potenza in standby ≤ 0,5 W.

5) 5 anni di garanzia.



[Parametro]

Input Intervallo di tensione 198-264V AC 50Hz /60Hz
Intervallo di corrente di ingresso CC 200-240V di corrente continua
Tensione nominale di alimentazione 220-240V AC 50Hz /60Hz
potenza di ingresso 65W Max
Corrente di ingresso 0.32A Max.
Corrente di ingresso 16A (t)larghezza=100us misurato a 50% Ipicco@230Vac)
(avvio a freddo, carico al 100%)
Distorsione armonica totale ≤13% (@ 230Vac, carico al 100%)
Fattore di potenza 0.95 (@ 230Vac, a pieno carico)
Corrente di perdita < 0,5 mA/240 V
Potenza in stand-by ≤ 0,5 W
Consumo di potenza a zero carico 1W
Corrente di perdita < 0,5 mA/240 V
Efficienza di lavoro 86% Max. @ 230V AC (1050mA a pieno carico)
Prodotto Modalità di funzionamento corrente costante
Tipo di carico LED
Orario di avvio < 1S ((corrente AC da accensione a uscita raggiunge il 90% della corrente nominale)
Ripple corrente ± 7% (prova di carico LED)
Richiesta di Ripple (flare o non flare) Senza lampeggianti, inferiore al 2%
Nessuna tensione di uscita di carico 80VDC massimo
Voltaggio di uscita di carico 9-71V di corrente continua
Potenza di uscita a pieno carico 60W Max
Corrente di uscita di carico

350mA ((9-71V) 500mA ((9-71V) 550mA ((9-71V)

650mA ((9-71V) 700mA ((9-71V) 750mA ((9-71V)

850 mA ((9-70V) 900 mA ((9-66V) 1000 mA ((9-60V)

1050mA ((9-57V)
Corrente/tensione costante
accuratezza		 Corrente costante ± 5%
Metodo di cablaggio Terminale di spinta, diametro del filo:0.75-1.5 mm2
Metodo di controllo Dimming PUSH primario Dimming PUSH primario (lunghezza massima di conduzione: 20M)
Dimming DALI - Sì, sì.
Requisiti di protezione delle eccezioni Protezione da sovratensione di ingresso 300V AC 50Hz / 60Hz 2h
Protezione contro il discarico di uscita Sì, auto-recupero (con funzione di query)
Protezione contro la sovra-temperatura di uscita Sì, non recuperabile (con funzione di query)
Protezione da cortocircuito di uscita Sì, non recuperabile (con funzione di query)

Funzionamento

Ambiente

 Temperatura/umidità di esercizio -25°C~50°C
Temperatura/umidità di stoccaggio -40 °C... + 80 °C 10 ∼ 95% RH (non condensante)
Temperatura massima della cassa (Tc) 85°C
Norme di certificazione Norme di sicurezza EN61347-1, EN61347-2-13
Norme di compatibilità elettromagnetica (EMC) EN55015, EN61547, EN61000-3-2, EN61000-3-3
Requisiti ambientali Rispetto dei requisiti RoHS dell'UE
Certificazione CE ENEC
Altri Isolamento resistenza alla tensione 3750V AC 5mA 60S (input L N to output SEC + SEC- 1-10V)
Specificativi di ingresso/uscita (terminale/conduttore): blocco terminale a spinta Diametro del filo 0.75-1.5 mm2
Classe di protezione IP20
Categoria di sovratensione Classe II
Requisiti di installazione impianto autonomo
Dimensione dell'impianto 123 * 79 * 24 mm
Requisito di imballaggio sacchetto a bolle + parete divisoria + scatola esterna (K = A)
Peso 200.6 g
Garanzia 5 anni di garanzia @Ta 230V a pieno carico


[Dimensione (unità: mm)]

A risparmio energetico 60W Dali LED Dimmable LED Driver per il funzionamento a corrente costante 0



[Diagramma di cablaggio]

A risparmio energetico 60W Dali LED Dimmable LED Driver per il funzionamento a corrente costante 1

Fig.A PUSH Dimming



A risparmio energetico 60W Dali LED Dimmable LED Driver per il funzionamento a corrente costante 2

Figura B Dimming DALI



[Deratamento]

A risparmio energetico 60W Dali LED Dimmable LED Driver per il funzionamento a corrente costante 3



[Curva di attenuazione DALI]

A risparmio energetico 60W Dali LED Dimmable LED Driver per il funzionamento a corrente costante 4A risparmio energetico 60W Dali LED Dimmable LED Driver per il funzionamento a corrente costante 5



[Impostazione corrente degli ingranaggi]

Impostazione dell' ingranaggio corrente / tensione 1 2 3 4 5
350 mA - - - - -
500 mA Attivo Attivo - - -
550 mA Attivo - Attivo - -
650 mA Attivo Attivo Attivo - -
700 mA Attivo Attivo - Attivo -
750 mA Attivo - Attivo Attivo -
850 mA Attivo Attivo Attivo Attivo -
900 mA Attivo Attivo - Attivo Attivo
1000 mA - Attivo Attivo Attivo Attivo
1050 mA Attivo Attivo Attivo Attivo Attivo

[AT/OFF & Descrizione dell'operazione di attenuazione]

A. premere brevemente l'interruttore PUSH (tempo di premuta breve 0.1S-1S), il driver LED si accende o si spegne.

B. Attenuazione:

Premere e tenere premuto l'interruttore PUSH (1S-8S), il driver LED può realizzare l'assottigliamento, l'illuminazione o l'assottigliamento, il

la gamma di oscuramento è 0-100%.

C. Memoria:

La funzione di attenuazione PUSH ha una funzione di attenuazione della memoria.

D. Sincronizzazione di attenuazione.

La potenza collegata allo stesso interruttore PUSH può essere sincronizzata con la pressione lunga dell'interruttore PUSH e il tempo di pressione lunga è più lungo di 15 S.

E. modalità di attenuazione DALI.

Collegare l'alimentazione al sistema DALI, e può essere attenuato dall'host DALI.



[Attenzione]

1) Il filo LED deve essere collegato al carico prima di accendere la potenza di ingresso, altrimenti il filo LED può essere danneggiato.

2) Dopo aver spento l'ingresso del driver LED, all'uscita si verifica una tensione residua che può essere mantenuta per circa 3 minuti.
